پردازش لایه بندی هسته ترانسفورماتور

ویژگی های کلیدی برای سازندگان ترانسفورم‌

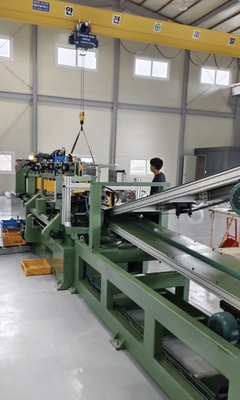

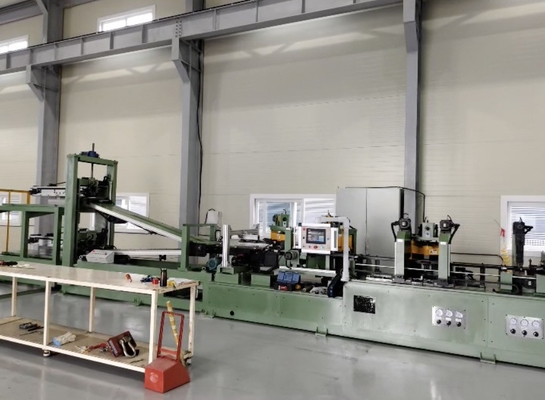

‌خط برش دقیق فولاد HJX-LS-400D CRGO‌

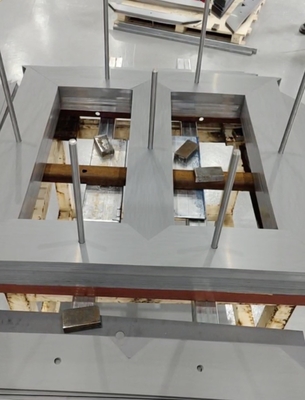

یک سیستم کاملا خودکار و سرو محرک طراحی شده برای‌پردازش لایه بندی هسته ترانسفورماتور‌، با ترکیب‌سنگ شکن دو سوراخ‌,‌V-notching‌و‌برش زاویه ثابت (45° و 135°)‌برای تولید‌ورق های جانبی‌,‌ورق های یوگی‌,‌ورق های ستون مرکزی‌و‌لایه بندی زاویه راست‌با‌دقت فوق العاده بالا‌و‌انطباق ایمنی‌.

‌مزیت های اصلی‌

• ‌کنترل PLC‌: کار بدون مشکل و دقت بی نظیر را تضمین می کند.
• ‌رابط HMI انگلیسی‌: صفحه لمسی کاربر پسند برای تنظیم آسان پارامترها.
• ‌پردازش با سرعت بالا‌: بهینه شده برای‌سیم پیچ های فولادی سیلیکونی (CRGO)‌.
• ‌حداقل برر‌: برش و سوراخ کردن burrs ≤0.02mm، برآورده کردن استانداردهای سخت گیر هسته ترانسفورماتور.

‌مشخصات فنی‌

‌الزامات مادی‌

1. ‌تحمل عرض‌: ±0.1mm
2. ‌ضخامت مواد‌: ۰٫۱۸ ۰٫۳۵ میلی متر
3. ‌تحمل اتاق S‌: ≤0.2mm/2000mm
4. ‌کیفیت سطح‌: بدون زنگ، امواج ≤1mm، تحمل ضخامت ≤0.02mm

‌سازگاری سیم پیچ CRGO‌

• ‌قطر داخلی‌: 500 میلی متر
• ‌قطر بیرونی‌: 1200 میلی متر
• ‌حداکثر وزن کویل‌: 2T

‌داده های محصول نهایی‌

• ‌طول برش‌: ۳۵۰٫۲۵۰۰ میلی متر
• ‌دقت زاویه‌: ±0.025°
• ‌تحمل طول‌: ±0.20mm/2m (در سرعت یکنواخت)

‌پیکربندی تجهیزات‌

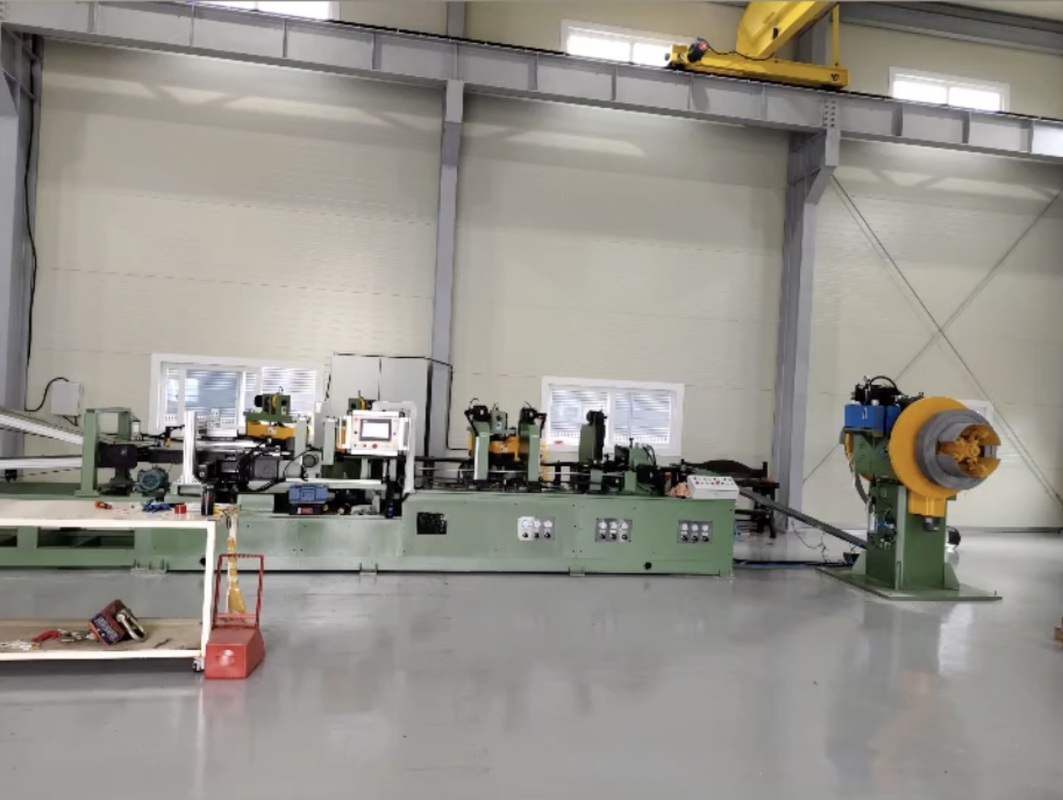

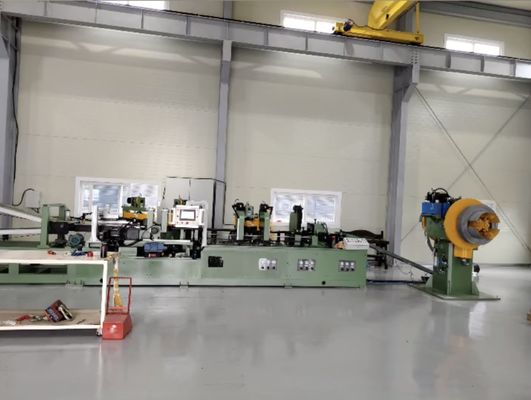

‌1. دو سر هیدرولیک Decoiler با محموله‌

• ‌حداکثر ظرفیت بار‌: 2T
• ‌سازگاری کویل‌: ID 500mm، OD 1200mm
• ‌ویژگی ها‌: تغذیه همزمان بدون مرحله، کنترل تنش خودکار.

‌2. واحد برش و سوراخ کردن با دقت‌

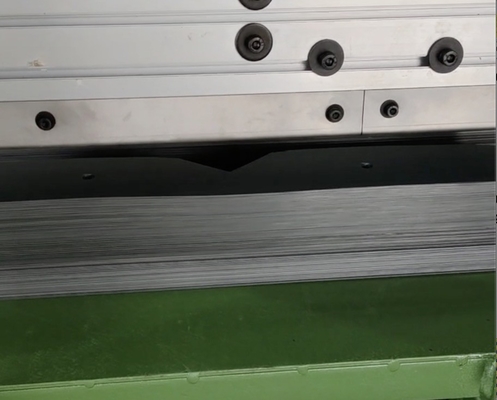

• ‌V-Notching & سوراخ کردن سوراخ‌: موتورهای سرو با واکنش بالا برای کمترین سر و صدا و ارتعاش
• ‌مواد ابزار‌: تیغه های کاربید ونگستین (Zhuzhou Diamond Brand) برای طول عمر طولانی تر.

‌3. سیستم بافر و تغذیه‌

• ‌دستگاه بافر غیر حفره ای‌: مجهز به صفحه های شیب دار، کنترل خشم، و سوئیچ های تشخیص.
• ‌تنظیم خودکار‌: شروع تغذیه decoiler بر اساس موقعیت نوار برای جریان بدون درز مواد.

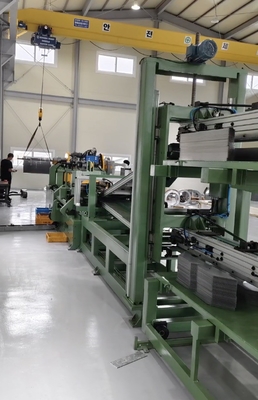

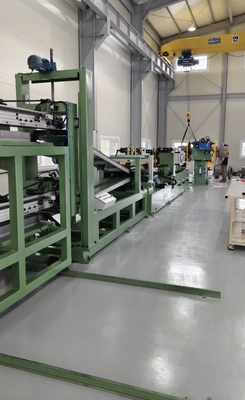

‌4. جمع و جور کردن خودکار‌

• ‌سرعت‌: 240m/min (کنویتر) ، 4.25m/s (رفاندن)
• ‌دقت انباشت‌: ±5mm (توجه سوراخ)

‌چرا HJX-LS-400D را انتخاب کردید؟‌

• ‌برای فولاد CRGO بهینه شده‌: برای لایه بندی هسته ترانسفورماتور با‌کارایی مغناطیسی بالا‌.
• ‌طرحی برای آینده‌: کنترل حرکت و رابط های آماده IoT را برای تولید هوشمند ادغام می کند.
• ‌انطباق جهانی‌: مطابق با استانداردهای IEC و ANSI برای تولید هسته ترانسفورم.
