V ماشین برش هسته ترانسفورماتور 45 درجه سوراخ برش

400D سیلیکون استیل برش به طول خط

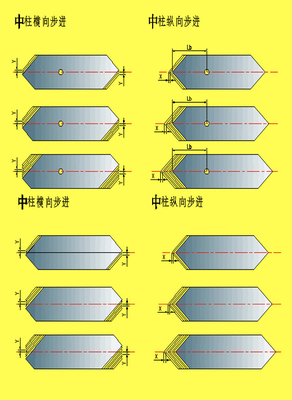

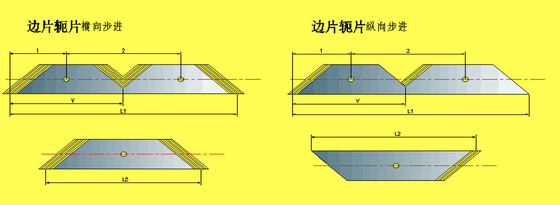

400D Silicon Steel Cut To Length Line is based on combination of two hole punching, one V notching, fixed 450 and 1350 cutting. 400D سیلیکون استیل برش به طول خط بر اساس ترکیبی از دو سوراخ ضربه زدن، یک V notching، قطع ثابت 450 و 1350 است.که بهبود بهره وری ماشین آلات در حالی که اطمینان از دقت محصول. It can cut side sheet, yoke sheet and central column sheet, right angle sheet of the transformer lamination cores in a safe, efficient and accurate way. این دستگاه می تواند ورق جانبی، ورق یوکی و ورق ستون مرکزی و ورق زاویه راست هسته های لایه بندی ترانسفورمور را به صورت ایمن، کارآمد و دقیق برش دهد.This equipment is designed and equipped with full servo drive این تجهیزات طراحی شده و مجهز به درایو کامل سرو است، کنترل PLC، سیستم کنترل حرکت، رابط کاربری انگلیسی، و صفحه لمسی رنگی، که درک و کار را آسان می کند.

1.پارامتر فنی اصلی

■ نیاز به مواد خام

1) عرض تحمل: ± 0.1mm

2) Burrs: ≤0.02mm

3) S tolerance: ≤0.2mm single direction within 2000mm (ترازان S: ≤0.2mm در یک جهت در عرض 2000mm)

4) تحمل موج: ارتفاع موج جزئی ≤ 1mm

5) No rusty spot, thickness tolerance: ≤0.02mm (بدون لکه های زنگ آلود و با تحمل ضخامت ≤0.02mm)

■ مشخصات مواد خام

1) مواد قابل استفاده: کویل های CRGO

2) ضخامت مواد: 0.18-0.35mm

3) عرض مواد: 40-400mm

4) Coil I.D.: 500 میلی متر

5) کویل O.D: 1200MM

6) وزن کویل: 2T

■ داده های محصول نهایی

1) طول سایز: 350 سانتی 2500 میلی متر

2) تحمل اندازه گیری: ± 0.20mm/2m during uniform speed

3) دقت زاویه برش: ± 0.025°

4) برش burr: ≤0.02mm

5) سوراخ کردن و V notching burr: ≤0.02mm

2.ساخت ماشین

■ دو سر هیدرولیک decoiler + Loading trolley

1) Coil I.D.: 500 میلی متر

2) Coil Max O.D.: 1200 میلی متر

3) حداکثر وزن تک کویل: 2T

4) Decoiler adopts synchronous stepless feeding, automatic tension and loose. 4) Decoiler با استفاده از تغذیه بدون گام همزمان، تنش خودکار و گشوده می شود.

5) فشار هوا کار: 0.8Mpa

■ دستگاه بافر

1) Adopt non-pit feeding buffer device, composed of inclined plate, raging system and detection switch. 1) دستگاه بافره تغذیه غیر حفره ای را اتخاذ کنید، که از صفحه ای منحرف، سیستم خشمگین و سوئیچ تشخیصی تشکیل شده است.

2) سوئیچ های تشخیصی بر روی صفحه ی بافر نصب شده اند، CRGO strips position change trigger detection switch to send signal to control decoiler feeding. And to achieve the superior limit protection.توقف محدود پایینکنترل سرعت و کندی

■ دستگاه تغذیه

1) ساختار رولر.

2) It consists of length measuring roller, servo motor, synchronous belt wheel speed reducer device, base, etc. 2) It consists of length measuring roller, servo motor, synchronous belt wheel speed reducer device, base, etc. 2) این شامل رولر اندازه گیری طول، موتور سرو، دستگاه کاهش دهنده سرعت چرخ کمربند، پایه و غیره است.

3) رولر های پیچ طول: 2nos، رولر پایین تر از فلز آلیاژ Gcr15 ساخته شده است، پس از ترمینگ، خاموش کردن، پولیش، و رولر بالینی به صورت استوانه ای از پلی اورتان پوشانده شده است.

4) کنترل: توسط موتور سرو درایو.

5) سرعت تغذیه: 0-240m/min. (When material width close to min or max, then reduce the feeding speed)

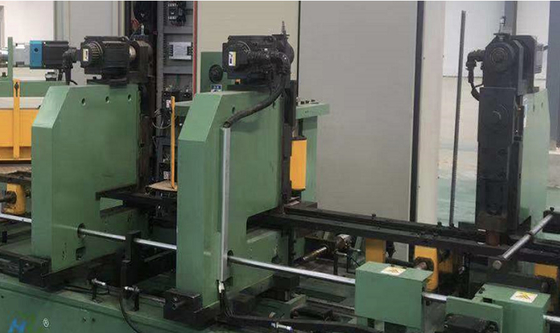

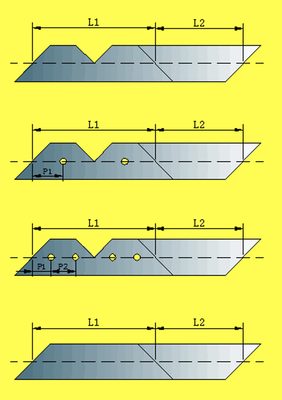

■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching And V Notching ■ O Punching و نچینگ و وی نچینگ

1) Two sets of O punching machine): driven by servo motor with straight league on crankshaft upper die to do O punching, high efficiency and low noise. 1) دو مجموعه از ماشین های پرش O): توسط موتور سرو با لیگ مستقیم روی کرنکشاف در حال حرکت برای انجام پرش O، کارایی بالا و سر و صدا کم، هدایت می شود.سوراخ پرچ به صورت الکتریکی توسط موتور سرو AC و رمزگذاری شده است و می تواند پرچ بسیار سریع با سر و صدا کم را تضمین کند.

2) V notching machine: driven by servo motor with reducer on crankshaft upper die to do V notching, high efficiency and low noise. 2) ماشین نوت کردن V: توسط موتور سرو با کاهش دهنده روی شفت چرخ دار هدایت می شود تا V notching، کارایی بالا و سر و صدا کم را انجام دهد.The V notching unit is used for punching the V notch in the yoke and central core leg sheets واحد نوت کردن V در یوگ و ورق های پای اصلی استفاده می شودبرای هسته های همپوشانی استاندارد V notch مطابق با برنامه مورد نیاز قرار می گیرد.

3) O punching and V notching dies use hard alloy cutting tools, each grinding can use for O punching no less than 0.2million and for V notching no less than 1million times. 3) O punching and V notching dies use hard alloy cutting tools, each grinding can use for O punching no less than 0.2million and for V notching no less than 1million times. 3) O punching and V notching dies use hard alloy cutting tools, each grinding can use for O punching no less than 0.2million and for V notching no less than 1million times. 3) O punching and V notching dies use hard alloy cutting tools, each grinding can use for O punching no less than 0.2million and for V notching no less than 1million times.

■ ماشین تراش

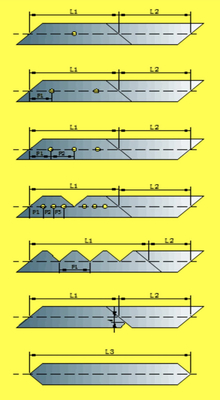

1) Shearing mc mainly makes up of 45° and 135° fixed shearing cutter. 1) Shearing mc عمدتاً از تراشنده های 45° و 135° ثابت تشکیل شده است.

2) می خواهد صفحات ورق، York و column، right angle، half right half bevel angle، و غیره را برش دهد.

3) آن را به کار می گیرد درایو موتور servo، بهره وری بالا و سر و صدا کم.

4) برش دهنده ها با استفاده از مواد آلیاژ سخت، هر آسیاب می تواند حداقل 1 میلیون بار استفاده شود.

■ مکانیسم تنظیم عرض موقعیت مرکزی

1) مکانیزم تنظیم عرض موقعیت مرکز برای کل خط پذیرفته شده است، برای انطباق با عرض مختلف ورق، ریل راهنمای خطی برای تنظیم جهت استفاده می شود.توپ پیچ درایو برای انتقال استفاده می شودمکانیزم تنظیم عرض کل خط یک پیوند است، موقعیت توسط رمزگذاری کننده شناسایی می شود و توسط شاخص موقعیت نمایش داده می شود.

■ واحد منحرف کردن

1) موقعیت یگانه، تنظیم سرعت بدون گام در کمربند انتقال، منحرف کردن به آرامی.

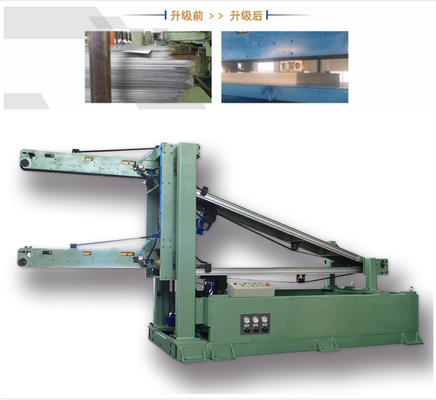

■ واحد انباشت اتوماتیک نوع مکش

1) آن را به تصویب می رسد روش جداسازی بالا و پایین توسط مغناطیسی، پس از برش ورق، رانده شده توسط موتورهای سرو از طریق سنسورها، سپس کمربند های حمل و نقل را متوقف کنید، و ورق ها را با شیر سیلندری در بالا،then up-down movement and stacking by servo motors سپس حرکت بالا و پایین و انباشت توسط موتورهای سرو.

2) ضربه بلند کردن معتبر: 320mm

3) Max stacking sheet length: 2500mm (طول ورق های جمع شده حداکثر: 2500 میلی متر)

■ سیستم پنوماتیک

سیستم پنوماتیک Airtac valve Taiwan control system را به کار می گیرد.

■ سیستم کنترل الکتریکی و ایستگاه کاری

1) موتورهای درایو: موتورهای سرو دلتا

2) کنترل PLC تمام منطق: سیستم کنترل موتور دلتا (سیستم کنترل حرکت)
