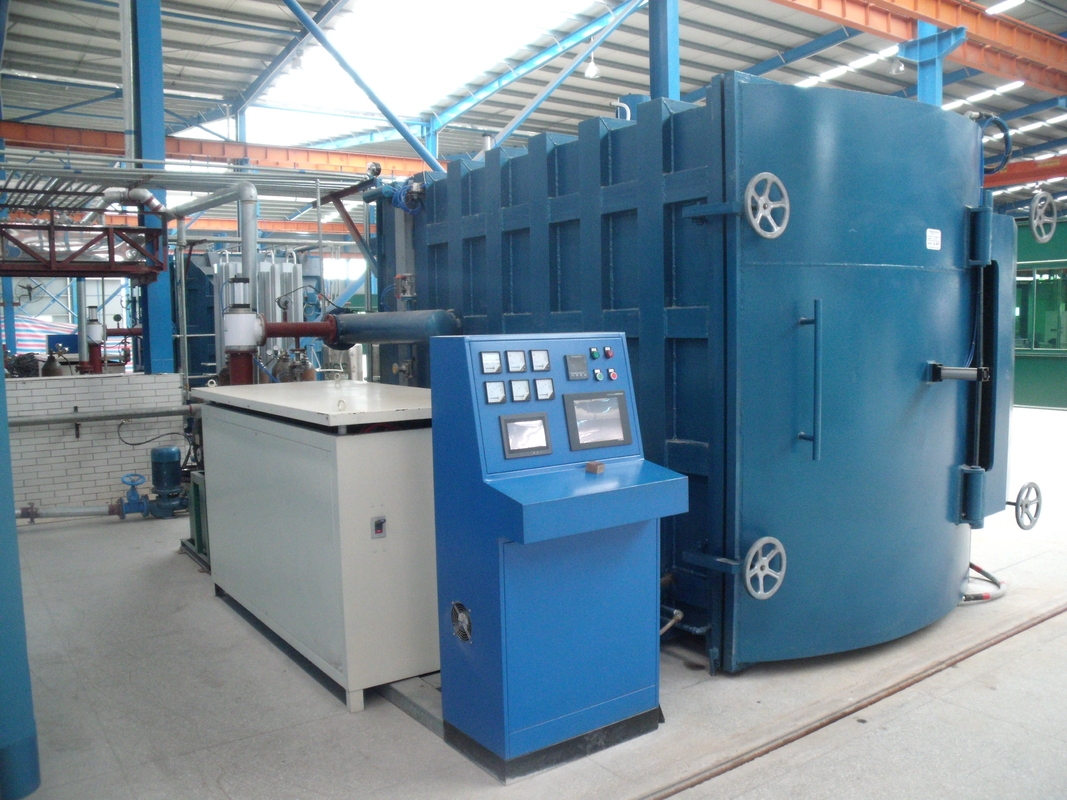

کوره گرم کردن فولاد سیلیکونی با خلاء

1. شرایط فنی

1.1 پارامترهای فنی:

1.1.1 درجه حرارت کار: 850 ℃

حداکثر دما: 900 ℃

1.1.2 اندازه منطقه متوسط ​​دمای موثر: 2600 X 1000 X 1200 (ساعت)

1.1.3 ظرفیت پردازش امتیازی: 5T/کوره

1.1.4 قدرت گرمایش نامی: 220 کیلو وات

1.1.5 یکنواختی دمای کوره (در دمای ثابت): ± 5 ℃

1.1.6 درجه خلاء کار: ≤ 10Pa

1.1.7 درجه خلاء نهایی: ≤ 9 × 10-2Pa

1.1.8 میزان نشت حالت سرد: ≤ 0.67Pa/h

1.1.9 قدرت فن خنک کننده: 22 کیلو وات

1.1.10 ظرفیت کل نصب شده: 210 کیلو ولت آمپر

1.1.11 سرعت جریان آب خنک کننده: 0.5T/h، 0.2MPa

1.1.12 افزایش دمای سطح در خارج از کوره: ≤ 30 ℃

1.1.13 حداکثر سرعت گرمایش: ≥ 28 ℃/min (در بار کامل)

1.1.14 ابعاد خارجی (W × L × H): 4200 X 2000 (به استثنای ماشین های کوره ای) X 2200

1.1.15 هوای فشرده: 0.6MPa، 0.02m3/min

1.1.16 مصرف نیتروژن: 6m3/کوره

1.2 ترکیب تجهیزات:

1.2.1 یک مجموعه از محفظه خلاء

1.2.2 یک مجموعه از سیستم خلاء

1.2.3 یک مجموعه از محفظه عایق

1.2.4 یک مجموعه سیستم گرمایشی

1.2.5 یک مجموعه از سیستم شارژ خودکار نیتروژن

1.2.6 یک مجموعه از سیستم خنک کننده هوا

1.2.7 یک مجموعه از سیستم لوله آب خنک کننده

1.2.8 یک مجموعه از سیستم کنترل

1.2.9 یک واگن تخلیه

1.2.10 یک مجموعه از قاب مواد

1.3 ترکیب خاص هر بخش:

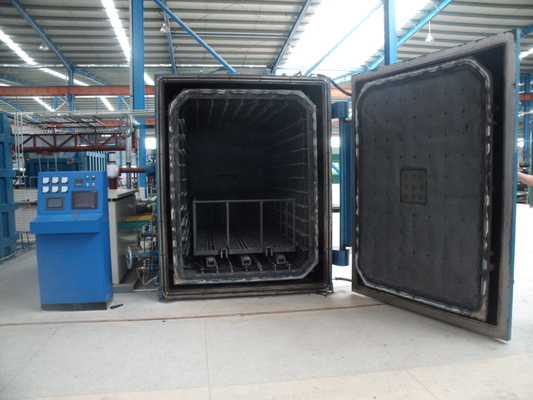

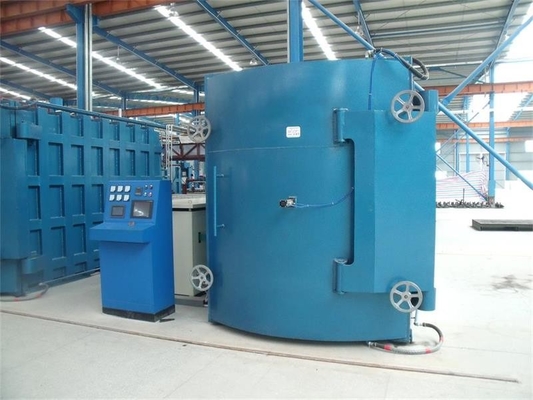

1.3.1 محفظه خلاء

ساختار ژاکت افقی مربع، آب خنک، ساخته شده از فولاد کم کربن.درب مخزن در انتهای آن قرار دارد و به صورت محوری به سمت راست حول لولای سمت راست می چرخد ​​تا باز شود.

بدنه مخزن مجهز به سیستم فن اختلاط با هوا خنک و گرم، سیستم گرمایش و عایق، و همچنین الکترودهای خنک‌کننده با آب، سوراخ‌های ورودی ترموکوپل، پورت‌های مکش خلاء، رابط‌های دریچه باد، گیج‌های خلاء و رابط‌های نصب گیج خلاء است. .

روی درب مخزن پنجره های دید، برخی از اجزای عایق و بخاری وجود دارد که به صورت دستی باز و بسته می شود.

1.3.2 سیستم خلاء

این شامل واحد پمپ خلاء ZJY-600/ZJY-300/SV300B، کولر خلاء، شیر بافل خلاء بالا، شیر بافل الکترومغناطیسی، شیر توپی خلاء دستی، لوله موجدار خلاء فولادی ضد زنگ و سایر اتصالات لوله است.شیرهای اصلی به صورت الکتریکی کار می کنند.

یک سنسور دما در درگاه اگزوز کولر جاروبرقی وجود دارد.به منظور کاهش دمای جریان هوای ورودی به پمپ خلاء با تنظیم باز و بسته شدن دریچه استخراج اصلی هنگامی که دما در طول فرآیند حذف حرارت N2 بسیار بالا است.

پمپ ZJY600 Roots و ZJY300 Roots هر دو محصولات داخلی شنگده وکیوم هستند.

SV300B یک محصول آلمانی لیبولد است.

1.3.3 محفظه عایق و بخاری

محفظه عایق از الیاف سرامیکی سیلیکات آلومینیوم و قطعات فولادی ضد زنگ تشکیل شده است.سبک وزن، با اثر عایق خوب.

بخاری از قطعات سرامیکی و مقاومت های آلیاژ کروم نیکل Cr20Ni80 تشکیل شده است.بخاری در شش سطح بالا، پایین، چپ، راست، جلو و عقب قطعه کار مرتب شده است و به سه بخش برای گرم کردن، با سه بخش برای کنترل مستقل دما تقسیم می شود.برای اطمینان از یکنواختی دما و نرخ گرمایش تجهیزات.

المنت حرارتی و المنت عایق جلو روی درب کوره قرار دارند و با عمل باز و بسته شدن درب کوره حرکت می کنند.

باقیمانده عناصر گرمایشی و عایق مانند بالا، پایین، چپ، راست و پشت بر روی دیواره داخلی مخزن نصب شده و ثابت می شود.

1.3.5 سیستم خنک کننده هوا:

این موتور از یک موتور اختصاصی برای کوره خلاء، یک فن مقاوم در برابر حرارت، یک دمپر الکتریکی، یک کانال هوا و یک مبدل حرارتی خنک‌شده با آب تشکیل شده است.هنگامی که دمای داخل کوره کمتر از 600 درجه سانتیگراد است، می توان با گردش نیتروژن از طریق یک فن در صورت نیاز، سرعت خنک شدن را افزایش داد.

هنگام خنک شدن، فن را در خارج از اتاق عایق روشن کنید، N2 را از اتاق عایق از طریق مجرای هوای اتاق عایق خارج کنید، آن را از طریق مبدل حرارتی خنک شده با آب و دیواره داخلی کوره خنک کنید و سپس به اتاق عایق برگردید. برای خنک کردن سریع؛فن می تواند سرعت را برای دستیابی به نرخ خنک کننده قابل تنظیم تنظیم کند.

مبدل حرارتی خنک شده با آب دایره ای، ساخته شده از مس قرمز و فولاد ضد زنگ، با ظرفیت تبادل حرارت زیاد است.

1.3.6 سیستم لوله آب خنک کننده

متشکل از یک فشارسنج تماسی الکتریکی، شیر توپی، شیر دروازه، مخزن آب، لوله فلزی و شیلنگ، مسئول تامین آب خنک کننده برای الکترودها، موتورها، پوسته‌های کوره، درب‌های کوره، پمپ‌های خلاء، مبدل‌های حرارتی خنک‌شده با آب، کولرها، و غیره.

تمام کانال های آب خنک کننده دارای تشخیص فشار و جریان آب، نمایشگر و هشدار هستند.

ورودی، خروجی و منبع آب همگی توسط خود فروشنده ارائه می شود.

1.3.7 سیستم پنوماتیک:

این شامل یک کمپرسور هوا، یک گیج فشار تماس الکتریکی، یک قطعه سه گانه، یک سوپاپ، یک سیلندر و یک سوپاپ جهت است.منبع هوای برق را برای شیرهای خلاء و غیره فراهم کنید.

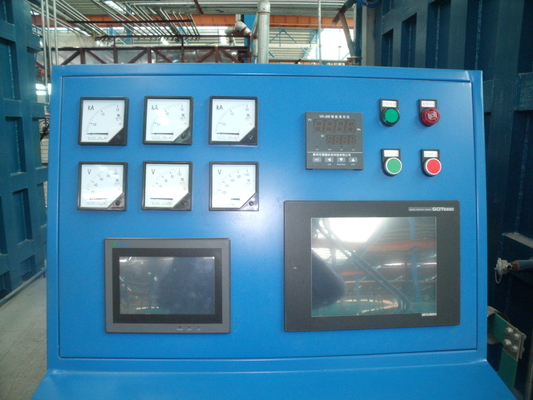

1.3.8 سیستم کنترل:

این شامل یک کابینت، ترانسفورماتور، تنظیم کننده ولتاژ، اجزای کنترل، ابزار، سیم ها و کابل ها و الکترودهای خنک کننده با آب است.

کنترل گرمایش از یک PLC و یک تنظیم کننده ولتاژ تشکیل شده است.نمایشگر دیجیتال دما، به طور خودکار کل فرآیند بازپخت را از طریق یک برنامه از پیش تنظیم شده متوجه می شود، منحنی دمای فرآیند را به طور خودکار ضبط می کند و آن را در یک درایو فلش USB ذخیره می کند.

سه مجموعه پروب دمای کوره با توزیع یکنواخت و سه مجموعه پروب دمای هسته آهنی در کوره نصب شده است.

سیستم تنظیم قدرت متشکل از یک ترانسفورماتور و یک تنظیم کننده ولتاژ دارای هر دو عملکرد تبدیل ولتاژ و تنظیم است.این یک دستگاه تنظیم کننده ولتاژ بدون تماس بدون انتقال مکانیکی است و می تواند بارها را برای تنظیم صاف و بدون پله حمل کند.این طرح تنظیم توان به دلیل عدم وجود نشتی مغناطیسی از تنظیم کننده ولتاژ مغناطیسی دارای راندمان بالا، صرفه جویی در مصرف انرژی و بدون نویز می باشد.

طراحی و ایجاد یک صفحه نمایش شبیه سازی شده با توجه به نمودار شماتیک روی صفحه لمسی.

طراحی رابط کنترلی صفحه لمسی شامل عملکرد تنظیم فرآیند و عملکرد نمایش فرآیند است.بیش از 20 منحنی فرآیند را می توان از پیش تنظیم کرد.

صفحه نمایش لمسی محصول 15 اینچی تمام رنگی WEINVIEW است، PLC محصول میتسوبیشی ژاپن است و کنترل کننده دما و نمایشگر دما هر دو توسط Xiamen Yudian تولید می شوند.

1.3.9 چرخ دستی تغذیه و تخلیه:

حداکثر ظرفیت بار 5 تن است و برای رسیدن به تغذیه و تخلیه مواد به صورت خودکار روی ریل زمینی راه می رود.ریل راهنما و مکانیزم پیاده روی خودرو هر دو در منطقه سرد کار می کنند و وارد منطقه گرم نمی شوند.اطمینان حاصل کنید که در اثر گرما و بار تغییر شکل نمی دهد.

1.3.10 سایر الزامات کنترلی:

محافظت در برابر ولتاژ فشار آب (بدون فشار آب شروع نمی شود؛ هشدار خودکار برای کمبود آب در حین کار و به طور خودکار برق گرمایش را در عرض 3 دقیقه قطع می کند) و زنگ صدا و نور.

آ.پمپ Roots به طور خودکار با تاخیر شروع می شود.

براه اندازی گرمایش با سیستم خالی آن در هم قفل شده است.

جسیستم شارژ نیتروژن به طور خودکار فشار ثابت را حفظ می کند.

دهشدار افت فشار هوا

1.3.11 منحنی فرآیند مرجع به شرح زیر است:

آ.دمای اتاق ~ 300 ℃ به مدت 2 ساعت

بعایق 300 ℃ به مدت 2 ساعت

ج300-700 ℃ برای 8 ساعت

د700 ~ 800 ℃ به مدت 3 ساعت

ه.عایق 800 ℃ به مدت 2 ساعت

f.سرعت خنک کننده 800 ~ 500 ℃: 20 ~ 50 ℃ / ساعت.

gخنک شدن در کوره در دمای 500-250 ℃، با زمان خنک سازی تقریباً 50 ℃ در ساعت در دمای 500-250 ℃ و کمتر از 2 ساعت در دمای 250-50 ℃.خنک کننده هوا در 50 ℃.

هنگامی که وزن قطعه کار در منطقه دمای یکنواخت بیشتر از 3 تن باشد، هنوز هم می تواند الزامات فرآیند آنیل را برآورده کند.

1.3.13 بازپخت داخل قاب

قاب داخلی آنیلینگ از فولاد ضد زنگ و مقاوم در برابر حرارت، با اندازه موثر 2600 × 1000 × 1200 ساخته شده است.

1.3.14 قطعات یدکی: از قطعات استاندارد و جهانی استفاده شود و از لوازم جانبی غیراستاندارد یا سخت خرید در بازار استفاده نشود.

2، لیست پیکربندی تجهیزات

3،زیرمجموعه کوره آنیلینگ ورق فولاد سیلیکونی:

4،سایر لوازم جانبی --- که با دستگاه ارسال می شود

4.1، اسناد با دستگاه ارسال می شود:

1. یک کتابچه راهنمای کاربر

2. یک کپی از نمودار سیستم تجهیزات

3. یک کپی از نمودار شماتیک الکتریکی

4. یک نمودار سیم کشی برق

5. یک کتابچه راهنمای کاربر برای پمپ پره دوار SV300B

6. یک کتابچه راهنمای کاربر برای ZJY-300 Roots Pump

7. یک کتابچه راهنمای کاربر برای ZJY-600 Roots Pump

8. سایر دستورالعمل ها و گواهینامه های قطعات پشتیبانی کننده.

4.2، قطعات یدکی با دستگاه ارسال می شود:

1. یک مجموعه از حلقه های آب بندی

2. دو فیوز سریع

3. یک سنسور دما
