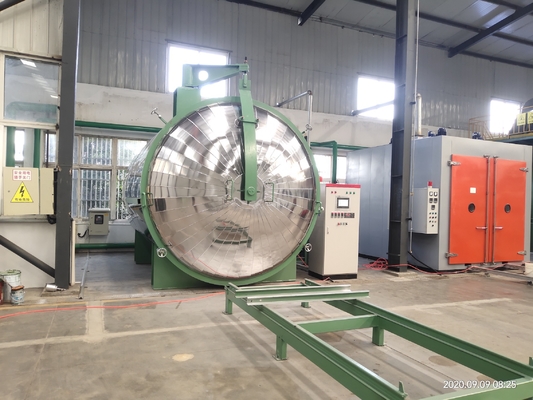

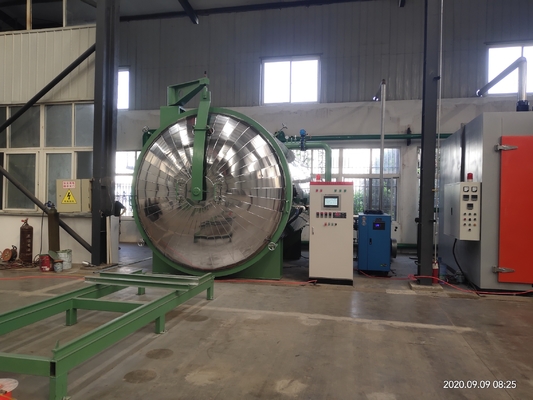

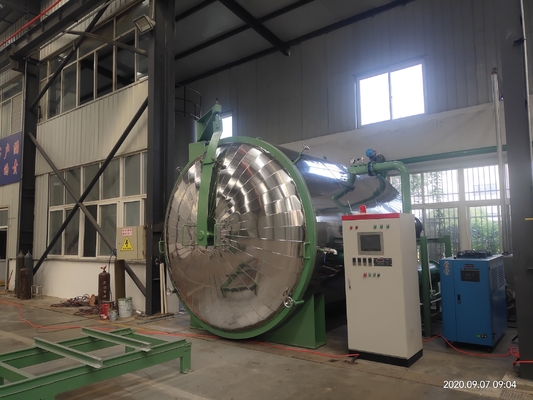

صادرات به آمریکای مرکزی 3200 قطر 4000 طول دور ترانسفورماتور قدرت خشک کن

لیست پیکربندی:

1 مجموعه از بدن مخزن خلاء

1 مجموعه از مکانیسم باز کردن درب

4 مجموعه از لوله های تخلیه در داخل مخزن

1 مجموعه از ماشین آلات کار

1 مجموعه حلقه مهر و موم درب مخزن

3 مجموعه سنسور درجه حرارت

1 مجموعه از مسیرها در داخل مخزن

1 مجموعه از زره های عایق فولاد ضد زنگ

1.1. يک مجموعه از سيستم باز کردن در برقي

1.1.1حرکت جانبی الکتریکی درب مخزن درب را باز می کند، سیلندر قفل می شود و سوئیچ های حرکت هر عمل برای حفاظت قفل می شوند.

1.1.1. متشکل از یک درب مخزن گانتری متقاطع، یک کاهش دهنده درایو، و مکانیسم انتقال

3.3 یک مجموعه از سیستم های الکتریکی

3.3.1 وسیله حمل و نقل الکتریکی، چرخ کاهش مستقیم موتور، مکانیسم مقاومت

3.3.2 ظرفیت حمل: 30 تن

3.3.3ابعاد کل کار واگن: 4000 × 2200 (طول × عرض)

3.4. يک مجموعه از سيستم خلاء (سه مجموعه)

3.4.1. سیستم خلاء با SV-300B + SV-300B پیکربندی شده است (پمپ Leybold) / ZJP-600، با مجموع سه پمپ خلاء و حداکثر سرعت پمپ 600L / S. سیستم خلاء (از جمله پمپ ها و شیرها) به صورت متوالی و خودکار کار می کند.

3.4.2این سیستم مجهز به یک گروه بسیار قابل اعتماد از دریچه های ترانسفورماتور خلاء، دریچه تخلیه خلاء الکترومغناطیسی، دریچه تخلیه دستی، سنسور خلاء، لوله خلاء و لوازم جانبی مربوطه است..گروه دریچه های فشار متغیر شامل دریچه های پنوماتیک DN100، دریچه های الکتریکی DN50 و سنسور خلاء فیلم نازک (یک جزء کلیدی فرآیند فشار متغیر) است.

3.4.3. گاز استخراج شده از مخزن خنک و خشک شده توسط تهویه

3.5. يک مجموعه از سيستم سردرگمي با دماي پايين

3.5.1یک کاندنسر ساختاری افقی جدید، که می تواند به سرعت و به طور موثر گاز و رطوبت را از مخزن منجمد کند و دارای یک دستگاه تخلیه خودکار است که به خلاء آسیب نمی رساند.

3.5.2. منطقه کندنساسیون موثر کندنسر با الزامات فرآیند مطابقت دارد و مواد داخلی از لوله های فولاد ضد زنگ ساخته شده است.

3.5.3. تنظیم یک مجموعه از 4P یکپارچه خنک کننده آب دمای پایین برای ارائه آب دمای پایین کمتر از 10 °C، اطمینان از اثر خوب تهویه از تهویه

3.6 سیستم گرمایش

3.6.1. مرکز گرمایش گرمایش، قدرت گرمایش 74kW (72KW بدن گرمایش، پمپ روغن دمای بالا 2KW). به عنوان یک رسانه انتقال گرما، سیستم شامل یک بدن گرمایش، یک پمپ تحویل روغن دمای بالا,یک فیلتر، یک سنسور دمایی، یک شیر دمای بالا، یک فشار سنج، یک مخزن انبساط و غیره.

3.6.2کنترل اتوماتیک مرکز گرمایش، بیش از آژیر دمایی، حداکثر دمای گرمایش 130 °C، دقت کنترل دمای ± 5 °C

3.7 سیستم اندازه گیری و کنترل (اسکرین لمس)

3.7.1. کابینت کنترل الکتریکی کاملاً بسته شده با کنترل صفحه لمسی سیستم کامل ، مناسب برای مشاهده و کنترل وضعیت کار.

3.72 سیستم اصلی منومونیک کل مجموعه تجهیزات کنترل اتوماتیک، کنترل دمای است و شروع پمپ خلاء دارای عملکرد حفاظت از قفل است.

3.7.3. نمایش دمای دیجیتال هر نقطه در مخزن بصری و قابل اعتماد است.

3.7.4اندازه گیری خلاء از اندازه گیری خلاء مقاومت و سنسورهای خلاء استفاده می کند.

3.7.5سیستم عامل فرآیند اصلی توسط میتسوبیشی اجرا می شود.

3.7.6 قضاوت نقطه پایان: بر اساس فشار جزئی بخار آب در مخزن،قضاوت نقطه پایان به طور خودکار برای کل فرآیند مطابق با الزامات روش فشار متغیر انجام می شود..

3.7.7مجموعه کامل فرآیند خشک کردن تحت فشار متغیر توسط شرکت ما ارائه شده است.

3.7.8. قفل کردن و قفل کردن بین مدارهای کنترل مختلف

3.7.9زیر آب و تحت ولتاژ (هوا) محافظت.

3.7.10. کل سیستم تضمین عملکرد قابل اعتماد در شرایط محیط تولید از طرف A

3.8 سیستم آب خنک کننده

3.8.1. از آن برای تامین آب خنک کننده به تهویه کننده خلاء و پمپ خلاء استفاده می شود ، که شامل یک فشار سنج الکتریکی تماس ، شیر و لوله است.

3.8.2 اگر فشار آب خنک کننده کافی نباشد، یک زنگ هشدار صادر می شود.

3.8.3. آب ورودی و خروجی این سیستم به سیستم عمومی گردش آب طرف A در محل متصل است

3.9 سیستم هوا فشرده

منبع هوای فشرده ارائه شده توسط کاربر (0.3m3/min)

سیستم شامل سه گانه پنوماتیک مربوطه، فشار سنج، لوله کشی، شیر و لوله کشی است

4.0 سایر الزامات فنی

4.1تمام سطوح اجزای سیستم خلاء که با گاز استخراج شده در تماس هستند (به استثنای پمپ ها و شیرها) باید از زنگ پاک شوند و با ضد زنگ درمان شوند.

4.2 هر سیستم و خط لوله دارای علامت های رنگی متفاوت در سطح است
