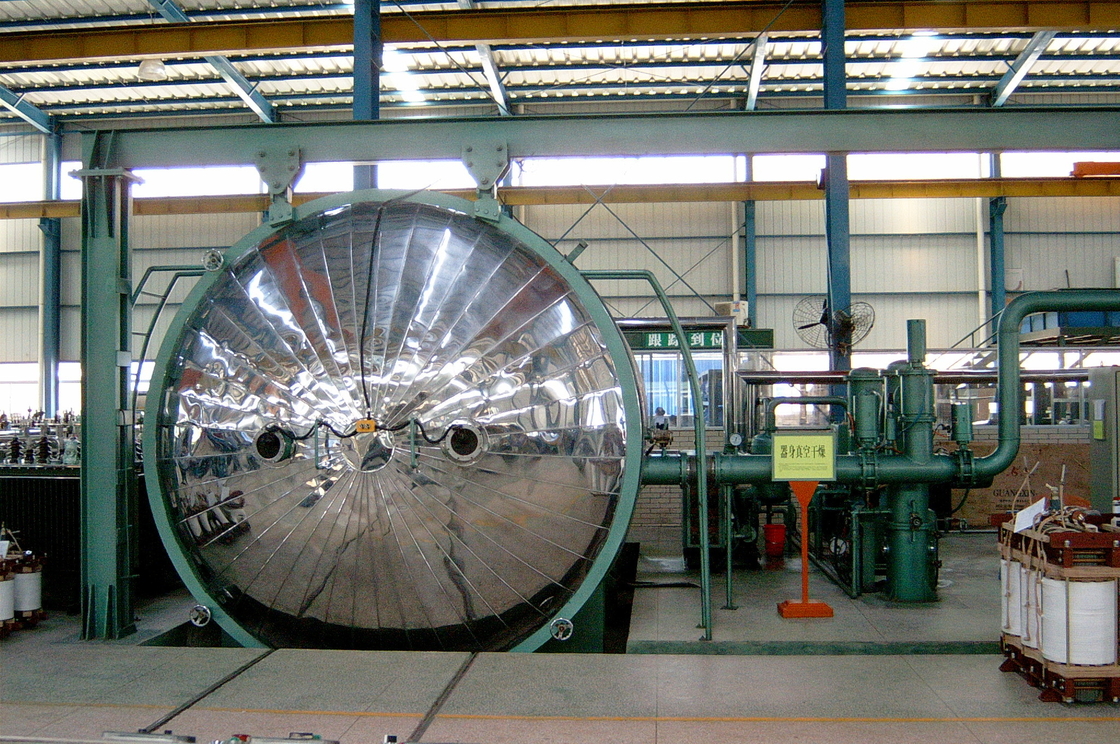

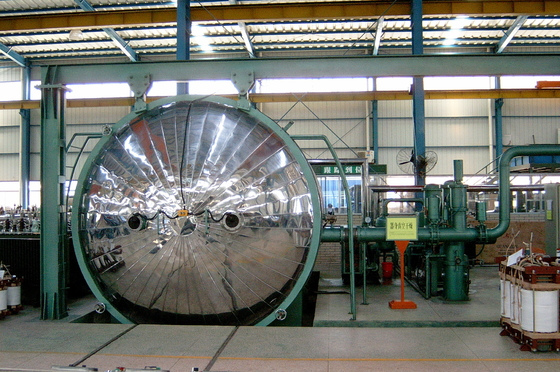

2800 قطر 3500 طول شکل گرد ترانسفورماتور قدرت تخلیه رطوبت

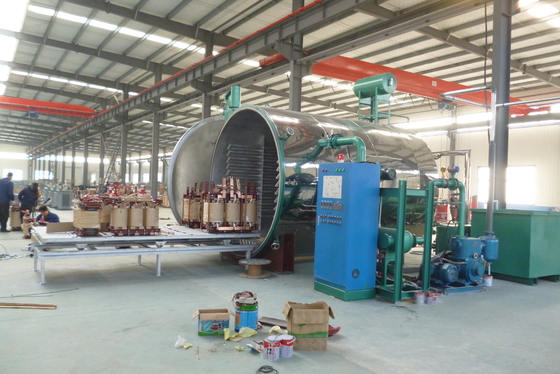

تجهیزات خشک کردن خلاء برای ترانسفورماتورها

ویژگی ها:
با اتخاذ فرآیند خشک کردن سوئیچ تحت فشار، زمان خشک شدن در مقایسه با خشک کردن خلاء معمولی حدود 30-40٪ کاهش می یابد، با عملکرد قابل اعتماد، کارایی بالا و صرفه جویی در انرژی.
کنترل خودکار کامپیوتر، رسیدن به خشک کردن بدون سرنشین و کاملا خودکار
کامپیوتر به طور خودکار قضاوت نهایی را انجام می دهد و نتایج قضاوت دقیق و قابل اعتماد است.
روش گرمایش روغن انتقال گرما و بخار برای لوله تخلیه داخلی مخزن اختیاری است.
روش باز کردن درب: درب کشویی الکتریکی، درب فلپ اپ هیدرولیک، درب سوئیچ الکتریکی
ساختار مخزن: مربع افقی، دایره ای افقی

هدف اصلی تجهیزات

این تجهیزات برای خشک کردن ترانسفورماتورها یا سایر محصولات الکتریکی با سطح ولتاژ 35KV و کمتر و ظرفیت واحد 16000KVA و کمتر استفاده می شود.بخش B تضمین می کند که فرآیند و الزامات کیفیت درمان محصول، و برنامه های درمان فرآیند و روش های کنترل مربوطه را برای دو سطح ولتاژ 35KV و 10KV ارائه می دهد.

پیشنهاد فنی

1ترکیب تجهیزات

1.1. يک مجموعه از سيستم مخزن خشک کن خلاء

1.2. يک مجموعه از سيستم باز کردن در برقي

1.3. يک مجموعه از سيستم اتومبيل هاي برقي

1.4. يک مجموعه از سيستم خلاء

1.5. يک مجموعه از سيستم سردرگمي با دماي پايين

1.6. يک مجموعه از سيستم هاي گرمسازي

1.7 مجموعه ای از سیستم لوله کشی آب خنک کننده

1.8 یک مجموعه لوله کشی پنوماتیک

1.9. يک مجموعه از سيستم کنترل

2- نیاز به قدرت تجهیزات، آب، منبع گاز و شرایط اساسی (که توسط کاربر ارائه می شود)

2.1. قدرت نامی: 110kW، 380V، 50Hz، سه فاز پنج سیم کابینت توزیع اختصاصی، با قدرت متصل به کابینت کنترل الکتریکی.

2.2منبع آب: فشار>0.1MPa، حداکثر مصرف>3m3/h، دمای آب ≤ 25 °C.

2.3هوا فشرده: 0.4 ~ 0.6MPa، با مصرف هوا فشرده حدود 0.3m3/min.

2.4اثر تجهیزات: حدود 7000 × 8500 میلی متر.

3شرایط فنی هر سیستم

3.1. يک مجموعه از سيستم مخزن خشک کن خلاء

شاخص های فنی:

اندازه مخزن F 3200 × 4000mm، افقی بر روی زمین قرار داده شده، با مسیر داخل مخزن با زمین شستشو. درب الکتریکی جانبی حرکت باز می شود، و هنگامی که درب مخزن در محل بسته می شود،از نظر هوايي قفل شدهجهت باز کردن درب این است که به سمت درب مخزن باشد و آن را به سمت راست حرکت دهد تا باز شود.

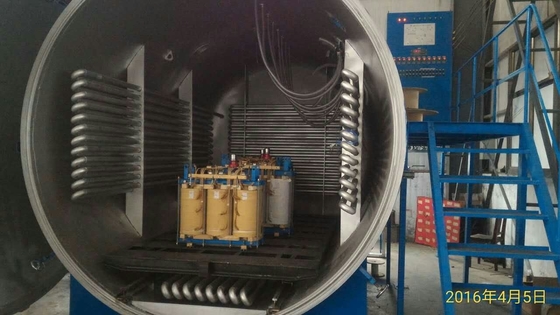

درجه خلاء شدید (بدون بار، حالت سرد) ≤ 10Pa، میزان نشت (بدون بار، حالت سرد) ≤ 100Pa · L / S. مخزن توسط یک ردیف لوله های Negage گرم می شود.روغن انتقال گرما به عنوان رسانه انتقال گرما استفاده می شود. منطقه لوله های ردیف گرم شده نیازهای فرآیند روش فشار متغیر را برآورده می کند. لوله های ردیف گرم شده از لوله های فولادی بدون درز ساخته شده اند و در چهار طرف (هر دو طرف،پایین و پشت).

دمای کار 115 ± 5 °C با کنترل دمای خودکار است. مخزن مجهز به سه سنسور دمایی برای اندازه گیری دمای فضای داخل مخزن است.دمای بدن، و مواد عایق.

حلقه مهر و موم فلنج بدن مخزن یک حلقه مهر و موم با دمای بالا و مقاومت در برابر روغن است.

مخزن مجهز به یک واگن کاری با ظرفیت بار 30T و اندازه 2200mmX4000mm است.

عایق از پشم سنگ، زره ورق از فولاد ضد زنگ (SUS430)
