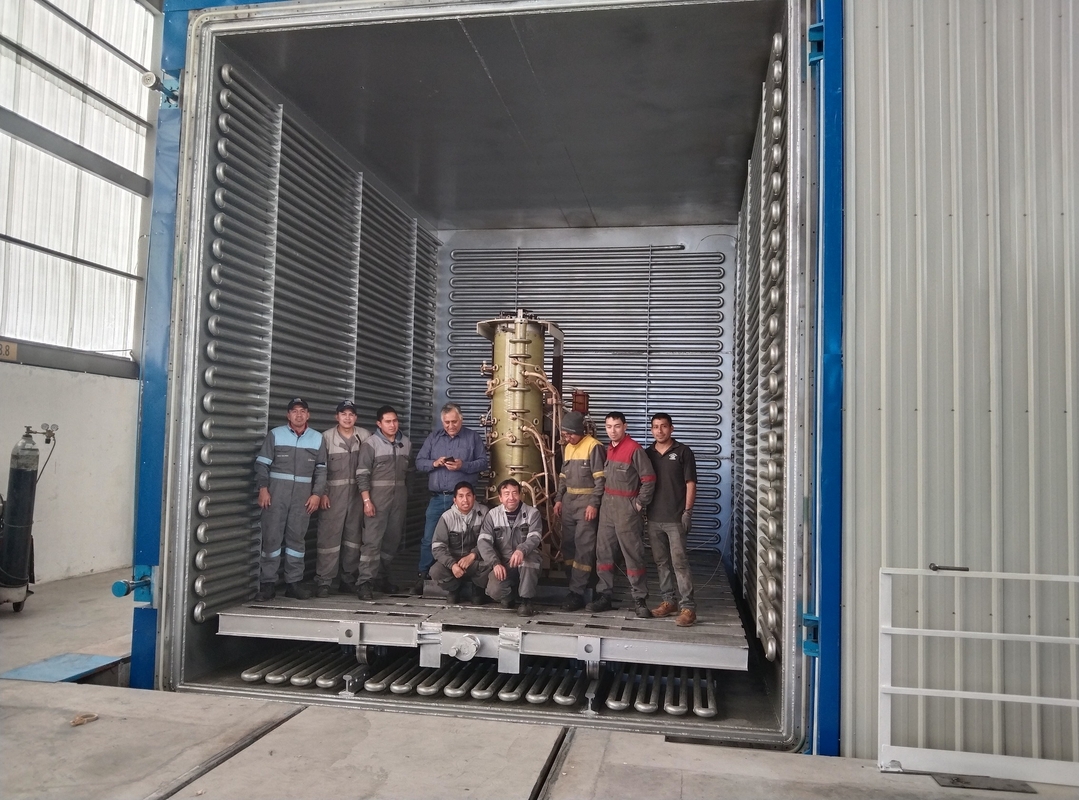

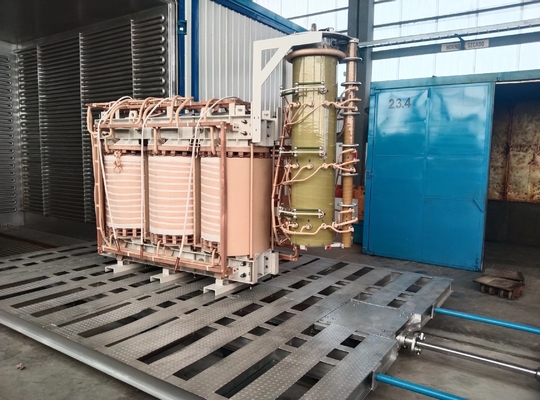

کوره خشک کن ترانسفورموری توزیع غوطه ور روغن

مقدمه:

ترانسفورماتورهای توزیع یکی از تجهیزات مهم در سیستم های تامین و توزیع برق شرکت های صنعتی و معدن و ساختمان های مدنی است.هدف از درمان خشک کردن خلاء ترانسفورمور حذف رطوبت از مواد عایق ترانسفورمور و بهبود عملکرد الکتریکی آن استاز سوی دیگر، باعث کاهش و تغییر شکل اجزای عایق بندی محصول برای تغییر شکل فشرده سازی مفید است.تضمین ابعاد هندسی محصول و بهبود مقاومت مکانیکی آنچون تقریبا تمام مواد عایق در ترانسفورماتورها استفاده می شود، به جز هسته های آهن و سیم ها،اجزای عایق بندی مختلف به طور اجتناب ناپذیر رطوبت را از هوا در طول فرآیند ذخیره سازی و تولید جذب می کنند.رطوبت در اجزای عایق عامل اصلی تاثیر بر عملکرد الکتریکی عایق است. ترانسفورمرها به محصولات الکتریکی ولتاژ بالا تعلق دارند.برای بهبود عملکرد الکتریکی عایق بندی محصولات و اطمینان از عملکرد طبیعی آنها، ترانسفورماتورها باید تحت خشک کردن خلاء قرار گیرند.

اصول و روش خشک کردن

فرآیند خشک کردن سوئیچ تحت فشار
کل فرآیند خشک کردن سوئیچ تحت فشار عمدتاً به چهار مرحله تقسیم می شود: مرحله پیش گرم کردن، مرحله انتقال، مرحله اصلی ساقه و مرحله خشک کردن نهایی.
1مرحله پیش گرم کردن (که حدود یک سوم کل زمان فرآیند را تشکیل می دهد):
1ابتدا، واحد خلاء را روشن کنید، شیر خلاء اصلی را باز کنید و برای 5-10 دقیقه تخلیه کنید؛ (یعنی از 100000 Pa به 80000 Pa)
2واحد خلاء را خاموش کنید و خلاء را برای 30 دقیقه حفظ کنید.
3. دریچه اصلی خلاء را دوباره باز کنید، برای 5-10 دقیقه تخلیه کنید (یعنی از 80000 Pa تا 40000 Pa) و واحد خلاء را ببندید.
4. باز کردن شیر تنفسی و تنفسی برای 5-10 دقیقه (به عنوان مثال شارژ از 40000 Pa به 80000 Pa)
5. دریچه انفجار را ببندید و فشار را برای 30 دقیقه نگه دارید. واحد خلاء را دوباره روشن کنید و چرخه را از مرحله سوم شروع کنید.تا زمانی که دما به دمای تنظیم شده در طول مرحله انتقال برسد.
2فاز انتقال (حدود 2-3 ساعت):
اگر دمای هسته آهن به 70 °C برسد، وارد مرحله گذار می شود
1واحد خلاء را روشن کنید، برای 5 دقیقه تخلیه کنید و برای 30 دقیقه دستگاه خلاء را خاموش کنید.
2واحد خلاء را روشن کنید، برای 5 دقیقه تخلیه کنید و برای 30 دقیقه دستگاه خلاء را خاموش کنید.
3واحد خلاء را روشن کنید، برای 5 دقیقه تخلیه کنید و برای 30 دقیقه دستگاه خلاء را خاموش کنید.
4واحد خلاء را روشن کنید، برای 5 دقیقه تخلیه کنید و برای 30 دقیقه دستگاه خلاء را خاموش کنید.
3مرحله ستون فقرات (یک سوم کل زمان فرآیند)
1. واحد خلاء را روشن کنید، برای 15 دقیقه تخلیه کنید و شیر اصلی را برای 15 دقیقه ببندید.
2شیر اصلی را دوباره باز کنید، برای 10 دقیقه تخلیه کنید و چرخه را تکرار کنید تا دمای هسته به 80 °C و درجه خلاء به 500Pa برسد، سپس به مرحله خشک کردن نهایی ادامه دهید.
4اگر دمای هسته آهن در مرحله اصلی به 80 °C و درجه خلاء به 500Pa برسد، می تواند به مرحله خشک شدن نهایی وارد شود.پس از جاروبرقی مداوم به 200Pa، براي حدود 2-3 ساعت تخليه کنيد
توجه: درجه خلاء، دمای هسته، زمان تخلیه و بسته شدن واحد خلاء، زمان شیر اصلی،و درجه خلاء و زمان تخلیه مداوم در طول مرحله خشک کردن نهایی تقریبا بر اساس درجه محصول تعیین می شود، محتوای رطوبت محصول و آب و هوای محلی.

استفاده:

تجهیزات خشک کردن خلاء ولتاژ متغیر عمدتا برای درمان خشک کردن خلاء محصولات عایق بندی ولتاژ بالا در صنعت انتقال و تبدیل برق استفاده می شود.مانند ترانسفورماتورها (10kV-220kV)، ترانسفورماتورهای ولتاژ بالا، بوش های ولتاژ بالا، خازن های قدرت، کابل ها، موتورها، کاغذ عایق و غیره
