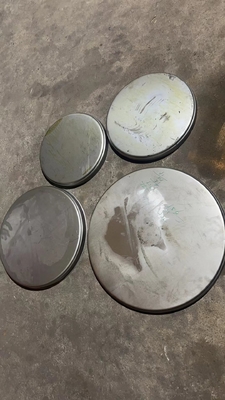

شرح پیشنهاد فنی
1محیط کاری ماشین
● دمای: 0 °C -50 °C
● رطوبت: رطوبت نسبی کمتر از 35-65٪
● ولتاژ: 380V 50Hz
● محل نصب: گرد و غبار کمتر
● ارتفاع: کمتر از 1000 متر
2,پارامترهای فنی اصلی ماشین
| نه |
نام |
واحد واحد |
YD27-250T |
| 1 |
قدرت اسمی |
KN |
2500 |
| 2 |
حداکثر فشار کاری مایع |
MPa |
25 |
| 3 |
ارتفاع باز کردن |
mm |
900 |
| 4 |
حرکت حرکت |
mm |
600 |
| 5 |
مساحت موثر میز کار |
mm |
1500*1000 |
| 6 |
لبه های جلو و عقب ستون چپ و راست |
KN |
800 |
| 7 |
نیروی اسمی پد هیدرولیک |
mm |
200 |
|
نظرات:
- وجود دارد یک مجموعه از حفاظت پرده نور در مقابل دستگاه میز کار
2 تجهیزات می توانند محدوده ثابت، فشار ثابت، فشار تنظیم شده و سرعت غیر قابل تنظیم داشته باشند
|
3,تامین قطعات اصلی پشتیبان:
| پمپ روغن با فشار بالا |
شایانگ ویکتور (http://www.shaoyecn.com) |
| سیستم هیدرولیک |
تایفنگ (http://www.taifenghydraulic.com) |
| سیلندر هیدرولیک |
کارخانه |
| موتور |
هوانکیو (www.js-hqdj.com) |
| یک دستگاه الکتریکی |
شنایدر |
| دریچه پر کردن |
تکنولوژی هیدرولیک Huadong (http://www.hyzcn.com) |
| حلقه مهر و موم سیلندر |
موسسه تحقیقات گوانگژو (مواد وارداتی) |
4,عملکرد و ویژگی ها:
این دستگاه دارای مکانیسم قدرت مستقل و سیستم الکتریکی است و کنترل دکمه متمرکز را اتخاذ می کند. اقدامات فرآیند کنترل دستی و نیمه خودکار است.سیستم هیدرولیکی دارای شیرهای پلاگین یکپارچه است، با ساختار جمع و جور، عملکرد حساس و قابل اعتماد سرعت سریع، مصرف انرژی کم و سر و صدا کمفشار کار و محدوده حرکت این سری از محصولات می تواند با توجه به نیازهای کار تنظیم شود.
5,خلاصه ساختار:
این ماشین شامل دو قسمت اصلی است: موتور اصلی و مکانیسم کنترل، که از طریق لوله های نفت و دستگاه های الکتریکی به صورت یک کل متصل می شوند.,دستگاه اصلی سیلندر و غیره. مکانیسم کنترل شامل یک ایستگاه پمپ هیدرولیک، یک جعبه الکتریکی، یک کنسول کنترل تلفن همراه و غیره است.ساختار و کارکرد هر بخش به شرح زیر است.:

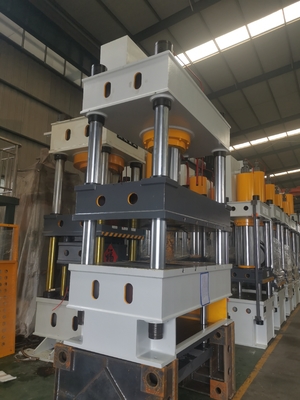

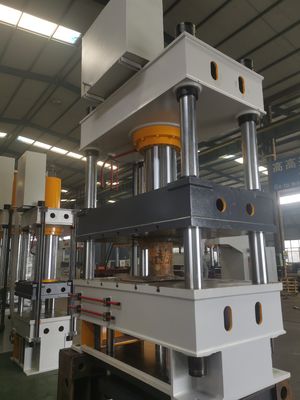

1) بدن ماشین
بدن این ماشین یک ساختار سه شعاع و چهار ستون را اتخاذ می کند: آن را از شعاع متقابل بالا، اسلایدر، میز کار، سیلندر اصلی، پد هیدرولیک، ستون، سیستم کنترل،و اجزای سیستم الکتریکی.
2) سیلندر اصلی
بلوک اصلی سیلندر به میز ثابت می شود و انتهای پایین میله پیستون با یک فلنج، بولت و اسلایدر متصل می شود.سر پیستون به دو اتاق روغن با حلقه های مهر و موم نوع YX در جهت های مخالف تقسیم می شوددایره بیرونی آستین راهنما مجهز به یک حلقه O است که با فلنج و بولت قفل می شود تا مهر بند سیلندر را تضمین کند.نصب یک حلقه گرد و غبار بر روی فلنج سیلندر برای اطمینان از جلوگیری از گرد و غبار از میله پیستون.
3) دستگاه محدود کننده محدوده
دستگاه محدودی در سمت راست ماشین نصب شده است و عمدتا برای کنترل فاصله ضربه اسلایدر استفاده می شود.
4) ایستگاه هیدرولیک
پمپ هیدرولیک شامل یک مخزن روغن، یک پمپ پیستون محوری، یک موتور الکتریکی، یک شیر دو طرفه پلگ ان، یک فیلتر روغن با فشار بالا و یک فیلتر هوا است.نصب شده در سمت راست ماشین.
مخزن سوخت از قطعات جوشیده شده بر روی صفحه فولادی Q235 ساخته شده است و یک فشار سنج برای مشاهده فشار در انتهای جلو نصب شده است.نصب یک سطح سنج در مخزن روغن برای مشاهده سطح روغنیک فیلتر روغن با فشار بالا در پورت مکش پمپ روغن نصب شده است تا تمیز بودن پمپ و سیستم هیدرولیکی را تضمین کند.یک فیلتر هوا بر روی پانل مخزن سوخت نصب شده است، و پوشش بالایی می تواند برای سوخت گیری باز شود.
5) پمپ پیستون محوری
این سیستم هیدرولیکی پمپ پیستون محوری YCY14-1B را اتخاذ می کند. دستورالعمل ها را می توان در کتابچه راهنمای استفاده از پمپ پیستون محوری یافت و در اینجا هیچ خلاصه ای وجود ندارد.
6) دریچه کارتریج دو طرفه
ساختار آن عمدتاً شامل قطعات پلاگین، صفحه های پوشش کنترل، شیرهای کنترل خلبان و بلوک های شیر یکپارچه است.
a. قطعه پلاگین شامل یک ورودی شیر، یک مهر، یک بدن شیر و غیره است. این می تواند یک شیر مخروطی یا یک ساختار شیر اسپول باشد. عملکرد اصلی آن کنترل جهت، فشار، سرعت جریان،و غیره. از جریان روغن در مدار روغن
b. صفحه پوشش کنترل از اجزای کنترل مایکروپیلوت مختلف و سایر اجزای هیدرولیکی که در صفحه پوشش جاسازی شده اند تشکیل شده است. عملکرد اصلی آن ثابت کردن اجزای پلاگین است.ترکیبی از مختلف جزء کنترل مایکرو پیلوت جاسازی شده و دریچه های کنترل پیلوت می تواند وضعیت کاری دریچه پلاگین را کنترل کندصفحه پوشش کنترل به صفحه پوشش کنترل جهت، صفحه پوشش کنترل فشار و صفحه پوشش کنترل جریان تقسیم می شود.
ج. شیر کنترل خلبان بر روی صفحه پوشش کنترل نصب شده است تا عملکرد شیر جهت گیری الکترومغناطیسی پلاگین را کنترل کند و اجزای آن شیر جهت گیری الکترومغناطیسی هستند.
d. بلوک شیر یکپارچه برای نصب پلاگین ها، پوشش های کنترل و سایر شیرهای کنترل و برای برقراری ارتباط با مدارهای اصلی و کنترل روغن استفاده می شود.
6,خلاصه ای از سیستم هیدرولیک
سیستم هیدرولیک شامل دستگاه های تبدیل انرژی (پمپ های روغن و بطری ها) و همچنین دستگاه های انتقال انرژی (کانن های روغن، لوله های نفت) و غیره است. با کمک کنترل سیستم الکتریکی،راننده را برای تکمیل چرخه های مختلف عمل کنید.
7,سیستم کنترل الکتریکی
1دستگاه مجهز به یک جعبه کنترل الکتریکی مستقل است که می تواند هر دو طرف تجهیزات را به طور آزاد حرکت دهد و دکمه های متمرکز عملکرد کل ماشین را کنترل می کنند.
8,سیستم عامل
1) دو حالت کار دارد: اینچینگ و نیمه خودکار و دو عملیات فرآیند: ضربه ثابت و فشار ثابت.
2) حرکت اسلایدر توسط یک دستگاه کنترل سوئیچ بدون تماس تنظیم می شود.
3) فشار سیلندر اصلی توسط شیر تنظیم فشار تنظیم می شود.
4) زمان نگه داشتن فشار می تواند به طور آزاد تنظیم شود
