جزئیات محصول:
پرداخت:
|
اندازه برش (میلی متر): | 3000×1500 | سفر موثر: | محور X (میلیمتر) 3050؛ محور Y (میلیمتر) 1520؛ محور Z (میلیمتر) 100 |
---|---|---|---|
دقت موقعیت: | محور X (mm/m) 0.03 ±؛ محور Y (mm/m) 0.03 ±؛ محور Z (mm/m) 0.01 ± | لیزر فیبر: | چین MAX-12000W |
برجسته: | ماشین برش لیزر فیبر 3015W,دستگاه برش لیزر فیبر 12000W,دو جدول ماشین برش فیبر لیزر,12000W Fiber Laser Cutting Machine,two tables Fiber Laser Cutting Machine |

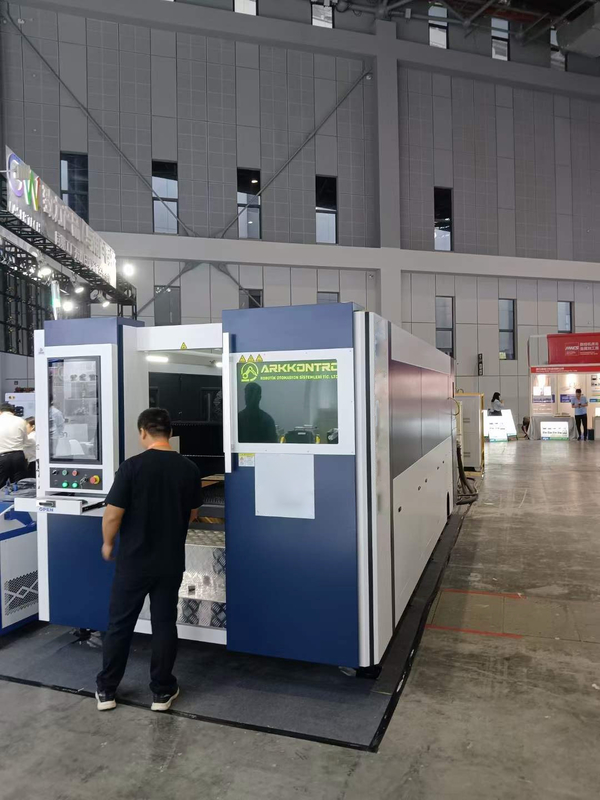

معرفی محصول
ویژگی های اصلی:
1بهره وری تبدیل فوتو الکتریکی می تواند به 30٪ برسد، دو تا سه برابر CO2؛
2مصرف برق کمتر، CO2 20٪ ~ 30٪
3، بدون گاز کار لیزر، می تواند مقدار زیادی از هزینه های نگهداری لیزر را صرفه جویی کند؛
4انتقال فیبر نوری بدون لنز بازتابی نیازی به تنظیم مسیر نور ندارد.
5برای برش فلزات غیر آهن، آلیاژ آلومینیوم، مس و سایر مواد استفاده می شود
ویژگی های محصول:
10نرم افزار برش ویژه، متخصصان تکنولوژی برش، عملکردهای تماس داده؛
11سیستم سوخت گیری اتوماتیک
12"کاپی متناسب فشار گاز برای تنظیم خودکار، نیازی به تنظیم دستی ندارد.
پیکربندی پایه و پارامترهای فنی محصول
نه، نه | توضیحات | برند |
1 | بدن اصلی ماشین | کارخانه |
2 | کابینت کار CNC | کارخانه |
3 | مبادله کار | کارخانه |
4 | لیزر فیبر | چین MAX-12000W |
5 | کولر لیزری | هانلي |
6 | سر برش لیزر | شانگهاي BOCI BLT442 ، تمرکز اتوماتيك |
7 | THC ظرفیتی | Cypcut BCS100 |
8 | سیستم CNC | Cypcut FSCUT6000,EtherCAT |
9 | دستگاه کاهش دهنده دقیق | آلمان Techmech |
10 | داربست دنده | ژاپن SMAGIC |
11 | موتور سرو | چین INOVANCE |
12 | راهنمای خطی | ژاپن SMAGIC |
13 | دریچه متناسب | ژاپن SMC |
14 | قطعات الکترونیکی | فرانسه شنایدر |
15 | دریچه سولینوئید | ژاپن SMC |
16 | ثبات دهنده ولتاژ | شانگهای هودونگ |
17 | تاخیر ایمنی | آلمان پيلز |
18 | پرده نور ایمنی | چین LNTECH |
19 | درب قفل ایمنی مغناطیسی | کارخانه |
20 | دوربین داخلی و مانیتور جانبی عقب | کارخانه |
21 | سیستم روان کننده اتوماتیک | کارخانه |
22 | شیشه پنجره | استاندارد CE OD7 |
23 | کمپرسور هوا | اختیاری |
24 | تجهیزات خروجی گرد و غبار | اختیاری |
2,پارامترهای تکنولوژی ماشین آلات
توضیحات | پارامترهای فنی | ||
حداکثر اندازه برش (ملی متر) | 3000×1500 | ||
مسافرت موثر | محور X ((ملی متر) | 3050 | |
محور Y (ملی متر) | 1520 | ||
محور Z (ملی متر) | 280 | ||
دقت موقعیت | محور X (mm/m) | ±0.03 | |
محور Y (mm/m) | ±0.03 | ||
محور Z (mm/m) | ±0.01 | ||
دقت موقعیت گذاری مکرر | محور X (ملی متر) | ±0.02 | |
محور Y (ملی متر) | ±0.02 | ||
محور Z (ملی متر) | ±0.005 | ||
سرعت موقعیت گذاری سریع | محور X (m/min) | 100 | |
محور Y (m/min) | 100 | ||
محور Z (m/min) | 30 | ||
ابعاد L × W × H ((ملی متر) | 8790×2465×2105 ((برای مرجع) |
3پارامترهای لیزر و فرآیند
پست ها | پارامترهای فنی | |
حالت کار | مدولاسیون مستمر | |
قدرت لیزر ((W) | 12000 | |
طول موج لیزر (nm) | 1080±10 | |
حداکثر فرکانس تعدیل ((KHz) | 5 | |
حالت لیزر | حالت تک | |
کیفیت نوری (M2) | 4mm*mrad | |
محدوده تنظیم قدرت (٪) | 10 تا 100 | |
طول فیبر (m) | 15 | |
نوع خنک کننده | خنک کننده آب | |
دمای کار (°C) | 10 تا 40 | |
ثبات طولانی مدت (24 ساعت) | < ± 3٪ | |
طول عمر لیزر | 100000 | |
کل مصرف برق (Kwh) | 36 |
4,الزامات زیست محیطی
|
دمای محیط کاری | -5°C تا 50°C |
|
رطوبت نسبی | ۷۰% بدون فشرده سازی |
|
محیط اطراف | تهویه شده، هیچ تاثیری در فاصله 5 متری ندارد |
|
ولتاژ برق | 2P,220V±5%؛3P,380V±5% |
|
فرکانس عرضه | 50 هرتز |
|
قدرت ورودی | 100Kw |
|
نوع زمین گیری | به طور مستقیم متمرکز شده |
معرفی اجزای مهم
1,بدن ماشین
بدن ماشین با ساختار جعبه جوش، پس از فرآیند گرم کردن کاهش استرس، فرآیند تکنولوژیکی برای جوش به گرم کردن به فشار به ماشینکاری خشن، پیری لرزش،نیمه تکمیل به لرزش پیری، به پایان رساندن ماشینکاری، بهتر حل استرس ناشی از جوش، ماشینکاری، در نتیجه به طور قابل توجهی بهبود ثبات ابزار ماشین، می تواند دقت ماشین را برای مدت طولانی حفظ کند.
2,پرتو قطبی
بدن پرتو با روش یکپارچهآلومینیوم، آنیولینگ پردازش شده پس از کاهش استرس، فرآیند برای قطعات ریخته شده به آنیولینگ به استرس به ماشینکاری خشن، پیری لرزش، نیمه تکمیل به لرزش، ماشینکاری پایان،ماشینکاری پس از ترمپر، اطمینان از قدرت، سفتی و ثبات نردبان به عنوان یک کل، می تواند حفظ
دقت پرتو برای مدت طولانی.
لیزر فیبر
منبع لیزر MAX یک نسل جدید از طیف تابش نزدیک مادون قرمز (1070 ~ 1090 nm) پمپ نیمه هادی تک حالت سیستم لیزر فیبر یتربیوم دوپد مداوم است ، قدرت بالایی دارد ،کیفیت کامل چراغ های بلند، انتقال فیبر نوری و بهره وری تبدیل الکترو نوری. سیستم لیزر دارای قابلیت قابل مقایسه و قابلیت اطمینان بالا در مقایسه با لیزر های مختلف حالت جامد و لیزر گاز است، مزایای آن عبارتند از:طیف گسترده ای از انتخاب طول موج، نسبت سیگنال به سر و صدا بسیار پایین، ثبات بالا و عمر طولانی منابع پمپ استفاده می شود.
فقط برای مرجع
ویژگی های اصلی:
سیستم CNC
توابع اصلی:
سر برش
پارامتر برش لیزر (فقط برای مرجع)
مواد | ضخامت (ملی متر) | گاز برش | سرعت برش ((m/min) | قدرت ((W) | دستگاه برش (بار) | فوکوس برش ((ملی متر) |
CS (Q235B) |
6 | هوا | 13 | 12000 | 12 تا 14 | -1~-1.5 |
N2 | 16 | 12000 | 12 تا 14 | -1~-2 | ||
اکسیژن | 2.8 تا 29 | 3000 ~ 3500 | 0.6 ~ 08 | 7 تا 8 | ||
8 | هوا | 10.5 | 12000 | 14 تا 16 | -2~-2.5 | |
N2 | 10 | 12000 | 14 تا 16 | -2~-3 | ||
اکسیژن | 2.5 تا 26 | 4000 تا 4500 | 0.6 ~ 08 | 8 تا 9 | ||
10 | هوا | 8 | 12000 | 14 تا 16 | -3~-4 | |
N2 | 6 | 12000 | 14 تا 16 | -3~-4 | ||
اکسیژن | 2.2~23 | 4500 تا 5000 | 0.6 ~ 08 | 9 تا 10 | ||
12 | هوا | 5 | 12000 | 14 تا 16 | -4~-5 | |
N2 | 4 | 12000 | 14 تا 16 | -4~-5 | ||
اکسیژن | 1.9~2 | 6000 تا 7000 | 0.6 ~ 08 | 9 تا 10 | ||
14 | هوا | 4 | 12000 | 14 تا 16 | -6~-7 | |
N2 | 3.5 | 12000 | 14 تا 16 | -6~-7 | ||
اکسیژن | 1.6 | 7000 تا 8000 | 0.6 ~ 08 | 9 تا 10 | ||
16 | هوا | 2.8 | 12000 | 14 تا 16 | -8~-9 | |
N2 | 2.6 | 12000 | 14 تا 16 | -8~-9 | ||
اکسیژن | 1.5 | 8000 تا 9000 | 0.6 ~ 08 | 10 تا 11 | ||
18 | هوا | 2.1 | 12000 | 14 تا 16 | -10 ~ 11 | |
اکسیژن | 1.45 | 12000 | 0.6 ~ 08 | 10 تا 11 | ||
20 | هوا | 1.7 | 12000 | 16 تا 18 | -11~12 | |
اکسیژن | 1.4 | 12000 | 0.6 ~ 08 | 11 تا 12 | ||
22 | هوا | 1.1 | 12000 | 18 تا 20 | -14 تا 15 | |
اکسیژن | 1.2 | 12000 | 0.6 ~ 08 | 11 تا 12 | ||
25 | اکسیژن | 1 | 12000 | 0.6 ~ 08 | 11 تا 12 | |
30 | اکسیژن | 0.4 | 12000 | 0.6 ~ 08 | 13 تا 14 | |
35 | اکسیژن | 0.35 | 12000 | 0.9 تا 11 | 13 تا 14 | |
40 | اکسیژن | 0.3 | 12000 | 1.2 تا 15 | 13 تا 14 | |
45 | اکسیژن | 0.2 | 12000 | 1.2 تا 15 | 13 تا 14 | |
اس اس (SUS304) |
6 | هوا | 17 | 12000 | 12 تا 14 | -1~-2 |
N2 | 16 | 12000 | 12 تا 14 | -1~-2 | ||
8 | هوا | 14 | 12000 | 14 تا 16 | -2~-3 | |
N2 | 10 | 12000 | 14 تا 16 | -2~-3 | ||
10 | هوا | 11 | 12000 | 14 تا 16 | -3~-4 | |
N2 | 6 | 12000 | 14 تا 16 | -3~-4 | ||
12 | هوا | 8 | 12000 | 14 تا 16 | -4~-5 | |
N2 | 4 | 12000 | 14 تا 16 | -4~-5 | ||
14 | هوا | 6 | 12000 | 14 تا 16 | -6~-7 | |
N2 | 3.5 | 12000 | 14 تا 16 | -6~-7 | ||
16 | هوا | 4 | 12000 | 14 تا 16 | -7~-8 | |
N2 | 2.6 | 12000 | 14 تا 16 | -7~-8 | ||
18 | هوا | 3 | 12000 | 14 تا 16 | -10 ~ 11 | |
N2 | 2 | 12000 | 14 تا 16 | -10 ~ 11 | ||
20 | هوا | 2 | 12000 | 16 تا 18 | -11~12 | |
N2 | 1.6 | 12000 | 16 تا 18 | -11~12 | ||
25 | هوا | 1.3 | 12000 | 18 تا 20 | -14 تا 15 | |
N2 | 1.1 | 12000 | 18 تا 20 | -14 تا 15 | ||
30 | هوا | 0.8 | 12000 | 18 تا 20 | -17~18 | |
N2 | 0.2 | 12000 | 18 تا 20 | 6 تا 7 | ||
40 | N2 | 0.15 | 12000 | 18 تا 20 | 6 تا 7 | |
50 | N2 | 0.1 | 12000 | 18 تا 20 | 5 تا 6 | |
AL (6061) |
6 | هوا | 12 | 12000 | 12 تا 16 | -2~-3 |
8 | هوا | 8 | 12000 | 16 تا 18 | -3~-4 | |
10 | هوا | 5 | 12000 | 16 تا 18 | - پنج تا پنج5 | |
12 | هوا | 3 | 12000 | 16 تا 20 | -6~-6.5 | |
14 | هوا | 2.5 | 12000 | 16 تا 20 | -7~-8 | |
16 | هوا | 1.8 | 12000 | 16 تا 20 | -8~-9 | |
18 | هوا | 1.2 | 12000 | 16 تا 20 | -9 تا 10 | |
20 | هوا | 0.8 | 12000 | 16 تا 20 | -10 ~ 11 | |
22 | هوا | 0.5 | 12000 | 16 تا 20 | -11~12 | |
مس | 6 | هوا | 10.5 | 12000 | 12 تا 16 | -2~-3 |
8 | هوا | 7 | 12000 | 16 تا 18 | -3~-4 | |
10 | هوا | 4 | 12000 | 16 تا 18 | - پنج تا پنج5 | |
12 | هوا | 2.2 | 12000 | 16 تا 20 | -6~-6.5 | |
14 | هوا | 2 | 12000 | 16 تا 20 | -7~-8 | |
16 | هوا | 1.5 | 12000 | 16 تا 20 | -8~-9 | |
18 | هوا | 0.9 | 12000 | 16 تا 20 | -9 تا 10 | |
20 | هوا | 0.7 | 12000 | 16 تا 20 | -10 ~ 11 | |
22 | هوا | 0.4 | 12000 | 16 تا 20 | -11~12 | |
ضخامت مواد سبز به این معنی است که آنها می توانند برای مدت طولانی و در مقادیر زیادی پردازش شوند. | ||||||
ضخامت مواد زرد نشان می دهد که می تواند پردازش شود، اما با افزایش دمای مواد، نوسانات فشار برش، ترکیب نابرابر صفحه و عوامل دیگر نوسان می کنند،فرآیند پردازش ناپایدار است.، استفاده از لیزر قدرتمندتر توصیه می شود. | ||||||
ضخامت قرمز ماده به این معنی است که می تواند برش داده شود، نمی تواند در دسته پردازش شود. |
هزینه های عملیاتی: (فقط برای مرجع)
نه، نه | نام | تقاضای کمیت |
1 | برق | 30-35KW/h ((با در نظر گرفتن فاکتور قدرت) |
2 | اکسیژن | 6L-7L/h |
3 | نیتروژن | 16L-20L/h |
4 | لنز محافظ | ۳ تا ۴ عدد در ماه |
5 | دهانه | ۳ تا ۴ عدد در ماه |
مواد مصرفی
نه، نه | نام | نه. | واحد |
1 | لنز محافظ | 20 | pc |
2 | نوزل | 20 | pc |
3 | حلقه سرامیکی | 1 | pc |
مشتری قطعات رو آماده میکنه:
نه | ماده | مشخصات | مقدار |
1 | کابل برق دستگاه | 10mm2*8 | 25 متر، بر اساس محل |
2 | کابل زمین گیری ماشین | 10mm2 | 25 متر، با توجه به محل |
3 | میله مس زمینی | قطر: 35 میلی متر | 2.5 متر |
4 | آب دیونیزه شده | کلاس دوم | 100 لیتر |
5 | جعبه سوئیچ | 220 ولت دو فاز، 380 ولت سه فاز، پنج سیم | 2 |
6 | اتصال لوله با فشار بالا | در خط برای کمپرسور هوا. 10mm | 2 |
7 | لوله گاز | 10 میلی متر | 20 متري |
8 | بطری اکسیژن | ۲۲۰ لیتر | 1 |
9 | سیلندر N2 | ۲۲۰ لیتر | 1 |
10 | کاربوراتور ((با تنظیم کننده فشار و لوله) | 100 لیتر | 1 |
11 | قدرت ورودی | >80kW | 1 |
