جزئیات محصول:
پرداخت:
|
اندازه برش (میلی متر): | 3000×1500 | سفر موثر: | محور X (میلیمتر) 3050؛ محور Y (میلیمتر) 1520؛ محور Z (میلیمتر) 100 |
---|---|---|---|
دقت موقعیت: | محور X (mm/m) 0.03 ±؛ محور Y (mm/m) 0.03 ±؛ محور Z (mm/m) 0.01 ± | نام: | دستگاه برش لیزر فیبر CNC OEM MAC France OEM |
برجسته: | ماشین برش لیزری فیبر سی ان سی 3000 وات,دستگاه برش لیزری فیبر CNC OEM,ماشین برش لیزری فیبر سی ان سی 3000 وات,OEM cnc fiber laser cutting machine,cnc fiber laser cutting machine 3000w |

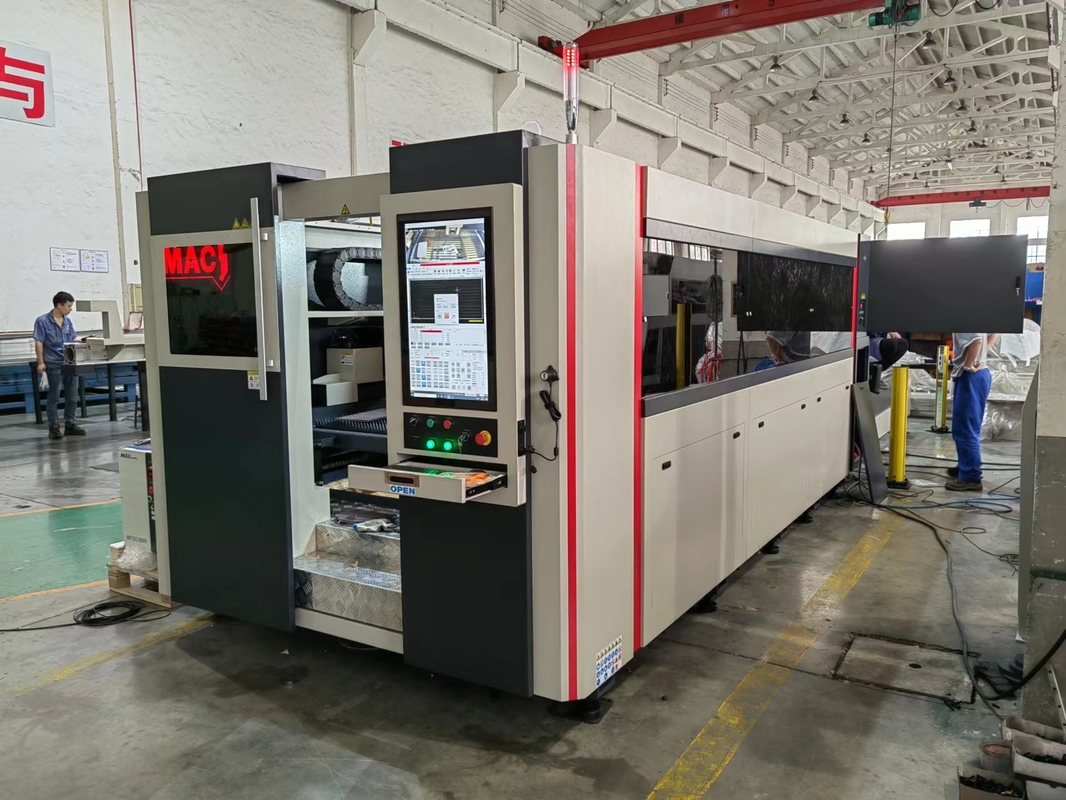

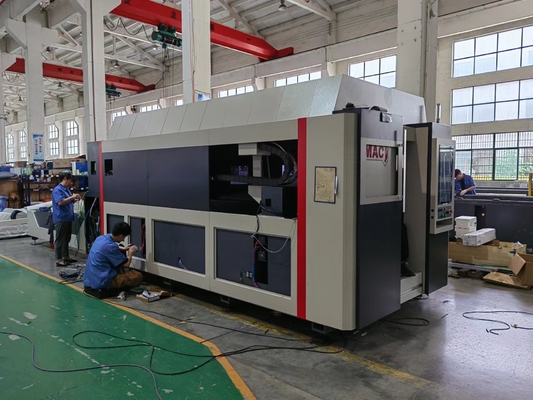

معرفی محصول
ما تمرکز بر روی ماشین های برش لیزر برای سال های بسیاری، تجربه غنی در زمینه برش لیزر تجمع یافته است، تکیه بر طراحی و تولید مزایای گروه ما،توانایی تولید تجهیزات برش لیزری بزرگ داشته باشند..
ویژگی های اصلی:
1بهره وری تبدیل فوتو الکتریکی می تواند به 30٪ برسد، دو تا سه برابر CO2؛
2مصرف برق کمتر، CO2 20٪ ~ 30٪
3، بدون گاز کار لیزر، می تواند مقدار زیادی از هزینه های نگهداری لیزر را صرفه جویی کند؛
4انتقال فیبر نوری بدون لنز بازتابی نیازی به تنظیم مسیر نور ندارد.
5برای برش فلزات غیر آهن، آلیاژ آلومینیوم، مس و سایر مواد استفاده می شود
ویژگی های محصول:
10نرم افزار برش ویژه، متخصصان تکنولوژی برش، عملکردهای تماس داده؛
11سیستم سوخت گیری اتوماتیک
12، برش فشار گاز شیر متناسب به طور خودکار تنظیم می شود، نیاز به تنظیم دستی نیست.
پیکربندی اساسی
نه، نه | توضیحات | برند |
1 | بدن اصلی ماشین | کارخانه، با مهر و موم بالا |
2 | کابینت کار CNC | کارخانه |
3 | لیزر فیبر | MAX-3000W |
4 | کولر لیزری | هانلي |
5 | سر برش لیزر | ابزار رایه، تمرکز اتوماتیک |
6 | THC ظرفیتی | شانگهای بایچو |
7 | سیستم CNC | Cypcut FSCUT2000 |
8 | موتور سرو | "چين اينوينشن" |
9 | داربست دنده | ژاپن SMAGIC |
10 | راهنمای خطی | ژاپن SMAGIC |
11 | دستگاه کاهش دهنده دقیق | آلمان Techmech |
12 | دریچه متناسب | ژاپن SMC |
13 | دریچه فشار بالا | آمریکن پارکر |
14 | قطعات الکترونیکی | فرانسه شنایدر |
15 | دریچه سولینوئید | ژاپن SMC |
16 | بطری هوا | ژاپن SMC |
17 | نرم افزار برش | سیپکات |
18 | ثبات دهنده ولتاژ | شانگهای هودونگ |
19 | دوربین داخلی و مانیتور | کارخانه |
20 | سیستم روان کننده اتوماتیک | کارخانه |
21 | تاخیر ایمنی | آلمان پيلز |
22 | شیشه پنجره | استاندارد CE OD7 |
23 | تجهیزات خروجی فیلتر گرد و غبار ((اختیاری) | چین TOPSIN |
24 | کمپرسور هوا ((اختیاری) | برند چین |
شاخص های فنی
1پارامترهای تکنولوژی ابزار ماشین
پست ها | پارامترهای فنی | ||
اندازه برش (ملی متر) | 3000×1500 | ||
مسافرت موثر | محور X ((ملی متر) | 3050 | |
محور Y (ملی متر) | 1520 | ||
محور Z (ملی متر) | 100 | ||
دقت موقعیت | محور X (mm/m) | ±0.03 | |
محور Y (mm/m) | ±0.03 | ||
محور Z (mm/m) | ±0.01 | ||
دقت موقعیت گذاری مکرر | محور X (ملی متر) | ±0.02 | |
محور Y (ملی متر) | ±0.02 | ||
محور Z (ملی متر) | ±0.005 | ||
سرعت موقعیت گذاری سریع | محور X (m/min) | 80 | |
محور Y (m/min) | 80 | ||
محور Z (m/min) | 30 | ||
درجه IP | IP54 | ||
ابعاد مرزی L×W×H(mm) | 4530×2520×1450 ((برای مرجع) |
الزامات زیست محیطی
|
دمای محیط کاری | -5°C تا 50°C |
|
رطوبت نسبی | ۷۰٪ بدون فشرده سازی |
|
محیط اطراف | تهویه شده، هیچ تاثیری در فاصله 5 متری ندارد |
|
ولتاژ برق | 220V±5%، 380V±5% |
|
فرکانس عرضه | 50 هرتز |
|
قدرت ورودی | 30Kw |
|
نوع زمین گیری | به طور مستقیم متمرکز شده |
لیست پارامترهای دستگاه برش ((فقط برای مرجع)
e
مواد | ضخامت ((ملی متر) | گاز | سرعت (m/min) | قدرت لیزر ((W) | نوع نوزل |
فولاد نرم (Q235B) |
1 | N2/هوا | ۴۷ تا ۵۰ | 3000 | یک لایه:1.0 |
2 | N2/هوا | 21 تا 23 | 3000 | یک لایه:1.5 | |
3 | N2/هوا | 6 تا 12 | 3000 | یک لایه:3.0 | |
اکسیژن | 3.9 تا 41 | 3000 | لایه دوگانه:1.2 | ||
4 | اکسیژن | 3.4 تا 36 | 3000 | لایه دوگانه:1.2 | |
6 | اکسیژن | 2.7 تا 28 | 3000 | لایه دوگانه:1.2 | |
8 | اکسیژن | 2.1 تا 23 | 3000 | لایه دوگانه:1.2 | |
10 | اکسیژن | 1.4 تا 16 | 3000 | لایه دوگانه:1.4 | |
12 | اکسیژن | یک تا یک1 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:3.0 | |
14 | اکسیژن | 0.9 ~ 095 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:4.0 | |
16 | اکسیژن | 0.8~085 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:4.0 | |
18 | اکسیژن | 0.7~072 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:4.0 | |
20 | اکسیژن | 0.6 ~ 065 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:4.0 | |
22 | اکسیژن | 0.55 | ۲۲۰۰ تا ۲۴۰۰ | لایه دوگانه:4.0 | |
25 | اکسیژن | 0.5 | ۲۲۰۰ تا ۲۵۰۰ | لایه دوگانه:5.0 | |
فولاد ضد زنگ ((SUS304) | 1 | N2/هوا | 50 تا 53 | 3000 | یک لایه:1.5 |
2 | N2/هوا | ۲۳ تا ۲۵ | 3000 | یک لایه:2.0 | |
3 | N2/هوا | 10 تا 12 | 3000 | یک لایه:3.0 | |
4 | N2/هوا | 6 تا 8 | 3000 | یک لایه:3.0 | |
6 | N2/هوا | 2.9 تا 31 | 3000 | یک لایه:3.0 | |
8 | N2/هوا | 1.2 تا 13 | 3000 | یک لایه:3.0 | |
10 | N2/هوا | 0.75 تا 0.8 | 3000 | یک لایه:4.0 | |
12 | N2/هوا | 0.5 | 3000 | یک لایه:4.0 | |
ال | 1 | N2/هوا | 40 تا 43 | 3000 | یک لایه:1.0-15 |
2 | N2/هوا | 16 تا 18 | 3000 | یک لایه:1.5-20 | |
3 | N2/هوا | 8 تا 10 | 3000 | یک لایه:2.۰-۳0 | |
4 | N2/هوا | 5 تا 6 | 3000 | یک لایه:3.0 | |
6 | N2/هوا | 1.5 تا 2 | 3000 | یک لایه:3.5 تا 40 | |
8 | N2/هوا | 0.6 ~ 07 | 3000 | یک لایه:4.0 | |
از مس | 1 | N2/هوا | 37 تا 40 | 3000 | یک لایه:1.0-15 |
2 | N2/هوا | 14 تا 16 | 3000 | یک لایه:1.5-20 | |
3 | N2/هوا | 7 تا 9 | 3000 | یک لایه:2.۰-۳0 | |
4 | N2/هوا | 3 تا 4 | 3000 | یک لایه:3.0 | |
6 | N2/هوا | 1.2 تا 15 | 3000 | یک لایه:3.5 تا 40 | |
8 | N2/هوا | 0.5 تا 06 | 3000 | یک لایه:4.0 | |
ضخامت مواد سبز به این معنی است که آنها می توانند برای مدت طولانی و در مقادیر زیادی پردازش شوند. | |||||
ضخامت مواد زرد نشان می دهد که می تواند پردازش شود، اما با افزایش دمای مواد، نوسانات فشار برش، ترکیب نابرابر صفحه و عوامل دیگر نوسان می کنند،فرآیند پردازش ناپایدار است.، استفاده از لیزر قدرتمندتر توصیه می شود. | |||||
ضخامت قرمز ماده به این معنی است که می تواند برش داده شود، نمی تواند در دسته پردازش شود. |
هزینه های عملیاتی: (فقط برای مرجع)
نه، نه | نام | تقاضای کمیت |
1 | برق | ۱۰-۱۲ کیلو وات/ساعت |
2 | اکسیژن | 5.5L-6.5L/h |
3 | نیتروژن | 14L-16L/h |
4 | لنز محافظ | ۱ تا ۲ عدد در ماه |
5 | نوزل | ۱ تا ۲ عدد در ماه |
لیست ابزارها
1ابزار
نه، نه | نام | نه. | واحد |
1 | لنز محافظ | 10 | pc |
2 | نوزل | 10 | pc |
3 | حلقه سرامیکی | 2 | pc |
4 | عینک محافظ | 1 | مجموعه |
آماده سازی خریدار
اگر در طرف مشتری در دسترس نباشد، لطفاً ما را از قبل مطلع کنید.
نه | ماده | مشخصات | مقدار |
1 | کابل برق دستگاه | 10mm2*8 | 25 متر |
2 | کابل زمین گیری ماشین | 10mm2 | 25 متر |
3 | میله مس زمینی | قطر: 35 میلی متر | 2.5 متر |
4 | آب دیونیزه شده | کلاس دوم | 100 لیتر |
5 | جعبه سوئیچ | 220V,2P؛380V، 3P، | 1 |
6 | اتصال لوله با فشار بالا | در خط برای کمپرسور هوا. 10mm | 2 |
7 | لوله گاز | 10 میلی متر | 20 متري |
8 | بطری اکسیژن | ۲۲۰ لیتر | 1 |
9 | سیلندر N2 | ۲۲۰ لیتر | 1 |
10 | کاربوراتور ((با تنظیم کننده فشار و لوله) | 100 لیتر | 1 |
11 | برق ورودی | >30kW | 1 |
