فشار متغیر فر ترانسفورماتور خلاء Plc برای خشک کردن 6000x4000x5000

KD-6000×4000×5000

تجهیزات خشک کردن خلاء ترانسفورماتور

پیشنهاد فنی و نقل قول





تجهیزات خشک کن خلاء فشار متغیر توسط شرکت ما به گفته متخصص آلمانی J. اصل خشک کردن پیشنهادی دکتر مور (DR, MOLL) بر اساس تجربه ما در طراحی و ساخت تجهیزات خشک کردن خلاء ساخته شده است.این تجهیزات عمدتاً برای خشک کردن بدنه ترانسفورماتورها، ترانسفورماتورها و خازن های غوطه ور در روغن استفاده می شود که می تواند زمان خشک شدن را 40 تا 50٪ در مقایسه با خشک کردن خلاء معمولی کاهش دهد.این یک تجهیزات فرآیندی با عملکرد قابل اعتماد، راندمان بالا و صرفه جویی در انرژی است.

با توجه به الزامات شرکت و در ترکیب با مشخصات طراحی تجهیزات خشک کن فشار متغیر شرکت ما، پیشنهاد فنی زیر فرموله می شود:



• هدف اصلی تجهیزات



این تجهیزات برای خشک کردن ترانسفورماتورها یا سایر محصولات الکتریکی با سطح ولتاژ 220 کیلو ولت یا کمتر استفاده می شود.طرف B الزامات فرآیند و الزامات کیفیت را برای تصفیه محصول تضمین می کند و طرح های تصفیه فرآیند و روش های کنترل مربوطه را برای سه سطح ولتاژ، یعنی 220KV، 110KV و 35KV ارائه می دهد.



• مشخصات فنی اصلی تجهیزات

این مجموعه تجهیزات دارای ویژگی های فنی زیر است:

1. دارای طراحی سیستم خلاء منطقی است و میعانات کافی از کندانسور تخلیه می شود تا به طور موثر از آلودگی آب به پمپ خلاء در طول خشک شدن جلوگیری کند.

2. پمپ خلاء پره دوار از پمپ خلاء سازگار با محیط زیست استفاده می کند و درمان بدون دود را می توان مستقیماً در داخل خانه تخلیه کرد.

3. در طی فرآیند گرمایش، با توجه به دمای مختلف بدنه، فشار در مخزن خلاء به صورت دوره ای با تناوب فشار خودکار به مقدار معینی کاهش می یابد و مناسب ترین شرایط برای تبخیر آب در عایق بدنه ایجاد می شود. ، به طوری که فرآیند تبخیر آب در فرآیند خشک کردن در وضعیت معقولی قرار دارد.

4. تجهیزات می توانند به طور موثر مشکل زنگ زدگی هسته آهن را در فرآیند خشک کردن از طریق تنظیم فرآیند خشک کردن فشار متغیر حل کنند.

5. سطح اتوماسیون تجهیزات و سطح فناوری پردازش محصولات می تواند به سطح پیشرفته داخلی برسد و کیفیت محصولات فرآوری شده می تواند به سطح محصولات برتر در صنعت برسد.

6. این تجهیزات می تواند ایمنی تولید و استفاده را تضمین کند.



三،اجزای اصلی تجهیزات



1. اجزای اصلی کل مجموعه تجهیزات به شرح زیر است:

1.1 یک مخزن خشک کردن خلاء؛

1.2 مجموعه ای از مکانیزم باز کردن درب و قاب پورتال.

1.3 یک مجموعه از سیستم خلاء؛

1.4 مجموعه ای از سیستم تراکم در دمای پایین.

1.5 دو مجموعه سیستم گرمایشی

1.6 مجموعه ای از سیستم خط لوله پنوماتیک.

1.7 مجموعه ای از سیستم آب خنک کننده؛

1.8 یک مجموعه از سیستم هیدرولیک.

1.9 مجموعه ای از سیستم های کنترل و اندازه گیری.

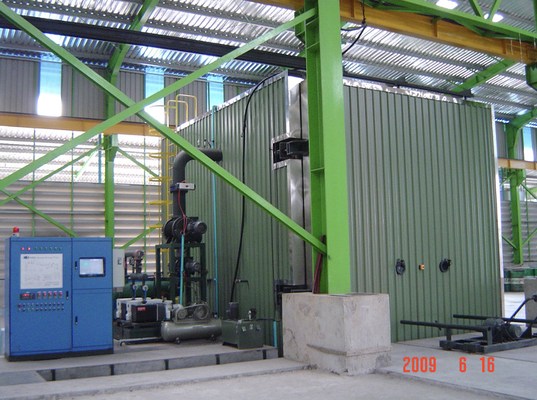

تجهیزات خشک کردن خلاء فشار متغیر

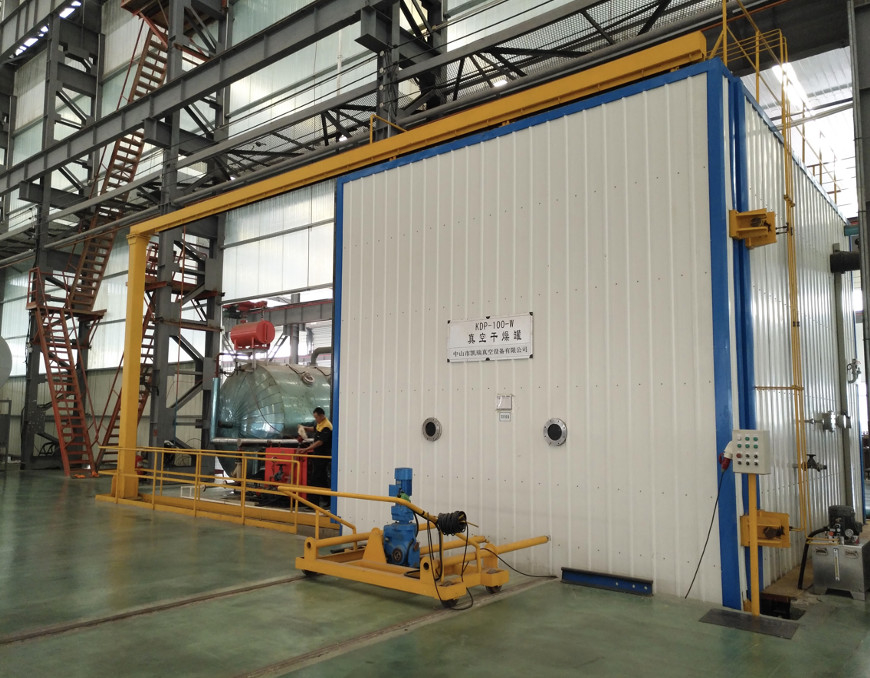

جلوی تجهیزات خشک کن	سمت تجهیزات خشک کن



2،الزامات سایت (ارائه شده توسط طرف الف) و همکاری طرف الف باید فراهم کند:

توان نامی: 200 کیلو وات، 380 ولت، 50 هرتز، سه فاز، منبع تغذیه متصل به کابینت کنترل برق حزب B

آب خنک کننده: فشار ＞ 0.1MPa، مخزن آب در گردش ＞ 8m3.

مساحت کف تجهیزات: 7000 × 5000 میلی متر، گودال: 7000 × پنج هزار × 450 میلی متر طول × عرض × ارتفاع)

هوای فشرده: 0.4-0.6Mpa، مصرف 0.2 m3/min



3،ترکیب، الزامات ساختاری و پارامترهای فنی هر سیستم

3.1،مخزن خشک کن خلاء:

3.1.1 بعد داخلی موثر مخزن خشک کن 6000 × چهار هزار × 5000 میلی متر (طول × عرض × ارتفاع)، نوع افقی، ارتفاع موثر به ارتفاع از ماشین تخت باربر در مخزن تا دیواره داخلی بالای مخزن اشاره دارد. درب مخزن برای باز کردن درب به صورت الکتریکی حرکت می کند، به صورت هیدرولیکی قفل می شود و درب مخزن با 4000 × 5000 میلی متر باز کنترل می شود.

3.1.2 درجه خلاء حدی در حالت سرد باید ≤ 50Pa باشد، زمان پمپاژ مخزن خلاء تا 100Pa در حالت سرد باید ≤ 60min باشد و نرخ نشت هوا در حالت سرد بدون بار باید ≤ 200Pa · L/ باشد. S (محدوده اندازه گیری 50Pa تا 720Pa است).

3.1.3 مخزن توسط لوله تخلیه روغن انتقال حرارت از چهار طرف گرم می شود.

3.1.4 پشم سنگ در خارج از مخزن برای عایق حرارتی و از ورق فولادی رنگی برای زره ​​پوش استفاده می شود.حداکثر دمای سطح خارجی نباید 25 ℃ بالاتر از دمای محیط (طبق استاندارد ملی) باشد.

3.1.5 حلقه مهر و موم فلنج مخزن یک حلقه مهر و موم خاص مقاوم در برابر درجه حرارت بالا و با عمر طولانی است که عمر مفید آن بیش از 2 سال است.فلنج مخزن پس از استفاده طولانی تغییر شکل نمی دهد.

3.1.6 ارائه 5.8 × 3.8 متر، ارتفاع ≤ 0.35 متر، واگن باربری 50T.چرخ دستی می تواند ترانسفورماتور بزرگ (100T، سه تکیه گاه) و دمای بالا را در مخزن خلاء تحمل کند.چرخ دستی توسط سر کشش الکتریکی هدایت می شود که برای ورود و خروج از مخزن راحت است.















电动台车



3.2،مکانیزم باز شدن درب و قاب پورتال

3.2.1، درب مخزن به صورت الکتریکی به سمت باز کردن درب حرکت می کند، به صورت هیدرولیکی قفل می شود و هر عمل در جای خود است.سوئیچ مسافرتی برای محافظت قفل شده است..

3.2.2، از دروازه تراورس درب مخزن، کاهنده درایو و مکانیسم انتقال تشکیل شده است.



مکانیزم باز کردن درب متحرک برقی



3.3،سیستم خلاء

3.3.1، سیستم خلاء به صورت SV-300+SV-300+SV-300 پیکربندی شده است (سهپمپ لیبولدپمپ های خلاء)/ZJP-600/ZJP-1200 (در مجموع پنج پمپ خلاء) و حداکثر سرعت پمپاژ سیستم 1200 لیتر در ثانیه است.سیستم خلاء (شامل پمپ ها و شیرها) به طور خودکار به صورت متوالی عمل می کند.

3.3.2، شیر اصلی سیستم خلاء باید دریچه اصلی پنوماتیک با قابلیت اطمینان بالا و وفاداری بالا باشد و سیستم همچنین باید مجهز به شیر پنوماتیک، دریچه دریچه الکترومغناطیسی، سنسور فشار، خط لوله خلاء و لوازم جانبی مختلف باشد.

3.3.3، گاز استخراج شده از مخزن باید توسط کندانسور خنک و آبگیری شود.

3.3.4، پیکربندی و نصب سیستم، مناسب برای عملیات و نگهداری.







واحد وکیوم خشک کردن خلاء



3.4،سیستم تراکم دمای پایین

3.4.1 یک کندانسور افقی برای متراکم کردن آب گاز استخراج شده از مخزن خلاء استفاده می شود و عملکرد زهکشی دستی را بدون آسیب رساندن به خلاء دارد.

3.4.2 لوله های فولادی ضد زنگ با عملکرد عالی انتقال حرارت باید به عنوان لوله های کندانسور استفاده شوند.

3.4.3 این سیستم مجهز به یک چیلر آب با دمای پایین (Zhongshan Kairui) است تا آب با دمای پایین 10 ℃ برای اطمینان از اثر متراکم شدن خوب کندانسور فراهم کند.



3.5،دو مجموعه سیستم گرمایشی

3.5.1 این مجموعه تجهیزات با گرمایش الکتریکی، دو مجموعه گرم می شود.روغن انتقال حرارت به عنوان محیط گرمایش در گردش استفاده می شود.قدرت گرمایش کل 144 کیلووات (دو مجموعه) و دقت کنترل دما ≤± 3 ℃ است.

3.5.2 این سیستم از مرکز گرمایش الکتریکی، پمپ خط لوله با دمای بالا، فیلتر، شیر دمای بالا، گیج فشار، سنسور دما، خط لوله و لوازم جانبی تشکیل شده است.تمام خطوط لوله گرمایش در محدوده تجهیزات با ورق فولادی ضد زنگ SUS430 زره پوش شده اند و لوله های پشم سنگ عایق بندی شده اند.



3.6،سیستم خط لوله پنوماتیک

3.6.1 تامین هوا برای دریچه های پنوماتیک در محدوده تجهیزات.

3.6.2 این سیستم از کمپرسور هوا 0.2 متر مکعبی، منبع هوا سه گانه، خط لوله، شیر و غیره تشکیل شده است.

3.6.3 فشار کاری 0.4-0.6 مگاپاسکال.



3.7،سیستم آب خنک کننده

3.7.1 سیستم خلاء توسط آب خنک کننده مستقل در گردش خنک می شود که از چیلر هوا خنک، گیج فشار، فیلتر، شیر و خط لوله تشکیل شده است.

3.7.2 سیستم آب خنک کننده به طور جداگانه کنترل می شود.در صورت ناکافی بودن فشار آب خنک کننده، هشدار در سیستم کنترل اصلی داده می شود.



3.8 سیستم هیدرولیک

3.8.1 برای قفل کردن درب مخزن استفاده می شود.

3.8.2 این سیستم از ایستگاه هیدرولیک، 4 گروه سیلندر هیدرولیک، خطوط لوله، شیرها و غیره تشکیل شده است.



3.9،سیستم اندازه گیری و کنترل (صفحه نمایش لمسی)

3.9.1 کابینه کنترل الکتریکی یکپارچه.دو حالت کنترل خودکار و عملکرد دستی ارائه شده است.

3.9.2 به عنوان عنصر کنترل اصلی، کنترل کننده قابل برنامه ریزی + صفحه لمسی می تواند فرآیند خشک کردن فشار متغیر را اجرا کند و دارای عملکردهای زیر است:

تشخیص، نمایش و ذخیره دما و خلاء.

صفحه نمایش لمسی نمودار جریان فرآیند و وضعیت عملکرد هر واحد تجهیزات را کنترل و نمایش می دهد.

در طول فرآیند خشک کردن، پارامترهای فرآیند را با توجه به مشخصات محصولات مورد درمان انتخاب کنید و پارامترهای فرآیند را در صورت نیاز تغییر دهید.

اینترلاک و اینترلاک بین پمپ ها و شیرها.

برای فشار هوا و فشار ناکافی آب، دستگاه هشدار را در نظر بگیرید.

به طور خودکار فرآیند خشک کردن را اجرا کنید.

به طور خودکار نقطه پایان خشک شدن را قضاوت کنید.

3.9.4 کنترل کننده قابل برنامه ریزی میتسوبیشی (میتسوبیشی سری FX PLC) می تواند به طور خودکار کنترل فرآیند خشک کردن فشار متغیر را تکمیل کند.

3.9.5 برای اندازه گیری خلاء باید از خلاء سنج دیجیتال استفاده شود.

3.9.6 دو مجموعه از کنترل کننده های دمای صفحه نمایش دیجیتال Yuguang برای کنترل دما استفاده می شود و دقت کنترل دما ± 3 ℃ است.

3.9.7 رله حالت جامد به عنوان عنصر اصلی کنترل دما پذیرفته می شود.

3.9.8 سایر اجزای کنترل باید محصولات برندهای داخلی و خارجی با کیفیت بالا باشد.



3.10،سایر الزامات فنی

3.10.1، سطح خارجی هر سیستم و خط لوله با رنگ های مختلف مشخص شده است.



四،فهرست نقل قول موردی پیکربندی تجهیزات



خیر	نام	مدل و جزئیات	واحد	تعداد	واحد دلار آمریکا
1	مخزن خشک کن خلاء	1. اندازه موثر مخزن خلاء 6000 × چهار هزار × 5000 میلی متر (طول × عریض × بلند)، افقی. 2. درجه خلاء مخزن خلاء را محدود کنید (بدون بار، حالت سرد) ≤ 50Pa، نرخ نشت بدون بار ≤ 200Pa · L/S. 3. دمای کار 115 ± 5 ℃، کنترل دمای خودکار 4. حلقه مهر و موم فلنج مخزن یک حلقه مهر و موم به شکل خاص مقاوم در برابر درجه حرارت بالا و با عمر طولانی است. 5. سه پروب اندازه گیری دما. 6. دو پنجره مشاهده روشن. 7. چهار مجموعه از لوله های گرمایش نفت انتقال حرارت. واگن برقی 8.50 تن و سر کشش الکتریکی	تنظیم	1	40800
2	مکانیزم باز شدن درب	زیر بشکهای تراورس درب مخزن، کاهنده درایو، مکانیزم انتقال	تنظیم	1	3642
3	سیستم خلاء	1. سه پمپ پره ای دوار SV-300پمپ لیبولدخلاء 2. یک عدد پمپ ZJP-600 Roots 3. یک عدد پمپ ZJP-1200 Roots 4. یک شیر اصلی پنوماتیک خلاء بالا با قابلیت اطمینان بالا. 5. انواع شیرهای خلاء، اتصالات شوک، عناصر اندازه گیری خلاء، خطوط لوله خلاء و غیره.	تنظیم	1	20910
4	سیستم تراکم	1. یک کندانسور افقی با ساختار جدید، 2. یک عدد چیلر آب.	تنظیم	1	3205
5	سیستم گرمایش	1. قدرت گرمایش: 72 کیلووات، گرمایش الکتریکی، روغن انتقال حرارت به عنوان محیط گرمایش در گردش. 2. از مرکز گرمایش، پمپ خط لوله با دمای بالا، شیر با دمای بالا و سایر لوازم جانبی تشکیل شده است.	تنظیم	2	5100
6	سیستم پنوماتیک	1 منبع هوا سه گانه و شیرهای مربوطه، لوله های گاز و غیره.	تنظیم	1	437
7	سیستم آب خنک کننده	پمپ خط لوله 1.20 M3/H، فیلتر، خط لوله، شیر، گیج فشار و غیره.	تنظیم	1	437
8	سیستم هیدرولیک	1. برای قفل کردن درب مخزن استفاده می شود. 2. از ایستگاه هیدرولیک، سیلندر هیدرولیک، شیر و سایر لوازم جانبی تشکیل شده است.	تنظیم	1	4080
9	سیستم کنترل الکتریکی	1. کابینت کنترل الکتریکی یکپارچه، کنترل خودکار قابل برنامه ریزی یا کنترل دستی. 2. کنترل صفحه لمسی. 3. PLC سری FX میتسوبیشی 4. ماژول های مختلف کنترل. 5. سایر قطعات الکتریکی. 6. نرم افزار فرآیند روش ترانسفورماتور. 7. کنترل کننده دما دیجیتال 2 مجموعه 8. 5 مجموعه سنسور دما	تنظیم	1	6120
10	عایق مخزن	1. پشم سنگ، ورق فولادی رنگی	تنظیم	1	3642
12	قطعات یدکی				728
13	هزینه حمل و نقل و بسته بندی لوازم جانبی و مواد مخزن بزرگ ( بنادر چین)				1748
مبلغ کل فوب USD					90849





五،لیست پیکربندی تجهیزات

نه	نام	مدل	تعداد	تهیه کننده
1	پمپ خلاء	SV-300 ZJP-600 ZJP-1200	3 ست 1 مجموعه 1 مجموعه	مقدار HXNG HXNG
2	حلقه آب بندی درب مخزن	4000*5000	1 قطعه	کارخانه ی ما
3	واگن برقی	50T	1 مجموعه	کارخانه ی ما
4	واحد خنک کننده آب	4P	1 مجموعه	کارخانه ی ما
5	بخاری برقی	72 کیلو وات	2 ست	کارخانه ی ما
6	مقاومت در اندازه گیری دما	0 تا 200 ℃	4	DILIGEN
7	لامپ مشاهده روشنایی		3	ژانگشان
8	شیشه پنجره رصدی	معتدل کردن	3	شانگهای
9	کندانسور	6 متر مربع	1	کارخانه ی ما
10	سیستم کنترل الکتریکی	کنترل خودکار را لمس کنید	1 مجموعه	کارخانه ی ما
11	سیستم هیدرولیک		1 مجموعه	کارخانه ی ما
12	سنسور فشار		1 قطعه	شانگهای
13	وکیوم سنج		1 مجموعه	瑞普
14	پمپ هدایت حرارتی با دمای بالا	4 کیلو وات	1 مجموعه	شانگهای
15	دماسنج	708	4 ست	厦门宇电
16	PLC	FX	1 مجموعه	میتسوبیشی











































































































پمپ لیبولد SV-300
