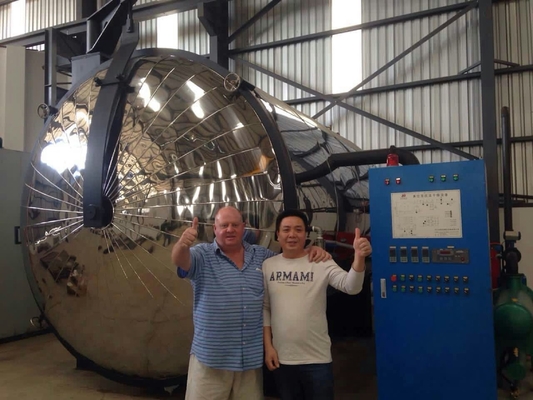

تجهیزات خشک کردن خلاء شکل گرد برای ترانسفورماتور قدرت نوع نفت -- صادرات به کاربران اکوادور

تجهیزات خشک کن خلاء فشار متغیر توسط شرکت ما بر اساس اصل خشک کردن فشار متغیر پیشنهاد شده توسط متخصصان آلمانی و با تجربه شرکت ما در طراحی و ساخت تجهیزات خشک کن خلاء توسعه یافته است.این تجهیزات عمدتاً برای خشک کردن بدنه ترانسفورماتورها و ترانسفورماتورهای غوطه ور در روغن استفاده می شود و زمان خشک شدن را در حدود 30-45٪ نسبت به خشک کردن خلاء معمولی کاهش می دهد.این یک تجهیزات فرآیند قابل اعتماد، کارآمد و صرفه جویی در انرژی است.



1،هدف اصلی تجهیزات

این تجهیزات برای خشک کردن ترانسفورماتورها یا سایر محصولات الکتریکی با سطح ولتاژ 35 کیلوولت و کمتر و ظرفیت تک واحدی 16000 کیلو ولت آمپر و کمتر استفاده می شود.حزب B الزامات فرآیند و کیفیت درمان محصول را تضمین می کند و برنامه های تصفیه فرآیند و روش های کنترل مربوطه را برای دو سطح ولتاژ 35KV و 10KV ارائه می دهد.



2،مشخصات فنی اصلی تجهیزات

1) با داشتن یک طراحی سیستم خلاء معقول، میعانات کافی از کندانسور تخلیه می شود تا به طور موثری از آلودگی پمپ خلاء توسط رطوبت در طول فرآیند خشک کردن جلوگیری شود.

2) در طی فرآیند گرمایش، با توجه به دمای مختلف بدن، تناوب فشار خودکار متعددی انجام می شود تا به طور دوره ای فشار داخل مخزن خلاء را به مقدار معینی کاهش داده و مناسب ترین شرایط را برای تبخیر آب در عایق بدنه ایجاد کند. ، و حفظ فرآیند تبخیر آب در فرآیند خشک کردن در حالت معقول.

3) اثر خشک کردن تجهیزات بر روی محصولات ترانسفورماتور خوب است و در مقایسه با تجهیزات خشک کردن هوای گرم سنتی، بیش از 30٪ انرژی را ذخیره می کند.

4) تجهیزات از طریق فرآیند خشک کردن فشار متغیر تنظیم شده است، که می تواند به طور موثر مشکل تشکیل زنگ در هسته آهن را در طول فرآیند خشک کردن حل کند.

5) سطح اتوماسیون تجهیزات و سطح فناوری پردازش محصول می تواند به سطح پیشرفته در چین برسد و کیفیت محصولات فرآوری شده می تواند به سطح محصولات درجه یک در صنعت برسد.



3،پیشنهاد فنی

1. ترکیب تجهیزات

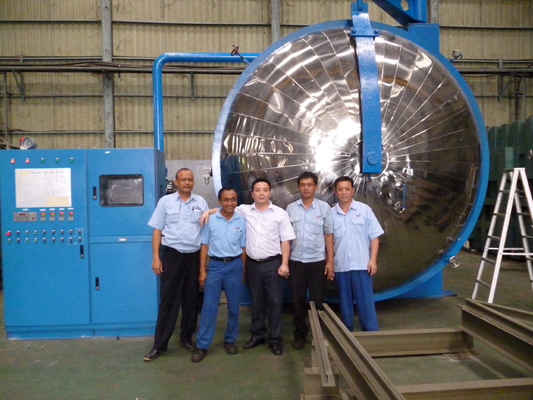

1.1.یک مجموعه از سیستم مخزن خشک کن خلاء

1.2.یک ست سیستم بازکن برقی

1.3.یک مجموعه از سیستم واگن برقی

1.4.یک مجموعه از سیستم خلاء

1.5.یک مجموعه از سیستم تراکم در دمای پایین

1.6.یک مجموعه سیستم گرمایشی

1.7 مجموعه ای از سیستم خط لوله آب خنک کننده

1.8 یک مجموعه لوله کشی پنوماتیک

1.9.یک مجموعه از سیستم کنترل

2. توان تجهیزات، آب، منبع گاز و شرایط اولیه مورد نیاز (ارائه شده توسط کاربر)

2.1.قدرت نامی: 110 کیلو وات، 380 ولت، 50 هرتز، کابین توزیع اختصاصی سه فاز پنج سیم، با برق متصل به کابینت کنترل الکتریکی.

2.2.منبع آب: فشار> 0.1 مگاپاسکال، حداکثر مصرف> 3 متر مکعب در ساعت، دمای آب ≤ 25 ℃.

2.3.هوای فشرده: 0.4 تا 0.6 مگاپاسکال، با مصرف هوای فشرده تقریباً 0.3 متر مکعب در دقیقه.

2.4.ردپای تجهیزات: تقریباً 7000 × 8500 میلی متر.

3. شرایط فنی هر سیستم

3.1.یک مجموعه از سیستم مخزن خشک کن خلاء

شاخص های فنی:

اندازه مخزن Ф 3200× 4000 میلی متر، به صورت افقی روی زمین قرار می گیرد، با مسیر داخل مخزن همسطح با زمین.درب برقی متحرک جانبی باز می شود و هنگامی که درب مخزن در جای خود بسته می شود، به صورت پنوماتیک قفل می شود.جهت باز شدن درب به این صورت است که رو به درب مخزن باشد و آن را به صورت الکتریکی به سمت راست حرکت دهید تا باز شود.

درجه خلاء شدید (بدون بار، حالت سرد) ≤ 10Pa، نرخ نشت (بدون بار، حالت سرد) ≤ 100Pa · L/S. مخزن توسط یک ردیف لوله Negage گرم می شود.روغن انتقال حرارت به عنوان وسیله انتقال حرارت استفاده می شود.مساحت لوله های ردیف گرم شده الزامات فرآیند روش فشار متغیر را برآورده می کند.لوله های ردیف گرم شده از لوله های فولادی بدون درز ساخته شده و در چهار طرف (هر دو طرف، پایین و پشت) قرار گرفته اند.

دمای کار 115 ± 5 ℃، با کنترل دمای خودکار است.این مخزن مجهز به سه سنسور دما برای اندازه گیری دمای فضای داخل مخزن، دمای بدنه و مواد عایق است.

حلقه آب بندی فلنج بدنه مخزن یک حلقه آب بندی با دمای بالا و مقاوم در برابر روغن می باشد.

مخزن مجهز به چرخ دستی کار با ظرفیت بار 30T و اندازه 2200mmX4000mm می باشد.

عایق پشم سنگ، زره ورق فولادی ضد زنگ (SUS430).

لیست پیکربندی:

1 مجموعه بدنه مخزن خلاء

1 مجموعه مکانیزم باز کردن درب

4 سری لوله تخلیه داخل مخزن

1 ست چرخ دستی کار

1 ست حلقه آب بندی درب مخزن

3 مجموعه سنسور دما

1 مجموعه مسیر داخل تانک

1 مجموعه زره عایق فولادی ضد زنگ

3.2.یک ست سیستم بازکن برقی

3.2.1.حرکت جانبی الکتریکی درب مخزن درب را باز می کند، سیلندر قفل می شود و سوئیچ های حرکتی هر حرکت برای محافظت در هم قفل می شوند.

3.2.2.متشکل از یک دروازه عرضی درب مخزن، یک کاهنده درایو، و یک مکانیسم انتقال

برقی در باز است

































3.3 یک مجموعه از سیستم واگن برقی

3.3.1 وسیله نقلیه کششی الکتریکی، چرخ دنده کاهش مستقیم موتور، مکانیزم درگ

3.3.2 تحمل بار: 30 تن

3.3.3.ابعاد کلی چرخ دستی: 4000 × 2200 (طول × پهن)

واگن برقی

































3.4.یک مجموعه سیستم خلاء (سه مجموعه)

3.4.1.سیستم خلاء با SV-300B+SV-300B پیکربندی شده است (پمپ لیبولد)/ZJP-600، با مجموع سه پمپ خلاء و حداکثر سرعت پمپاژ 600L/S.سیستم خلاء (شامل پمپ ها و شیرها) به صورت متوالی و خودکار عمل می کند.

3.4.2.این سیستم مجهز به گروه شیر ترانسفورماتور خلاء بسیار قابل اعتماد، شیر خلاء الکترومغناطیسی، شیر تسکین دستی، سنسور خلاء، خط لوله خلاء و لوازم جانبی مربوطه است.گروه شیر فشار متغیر شامل شیر پنوماتیک DN100، شیر برقی DN50 و سنسور خلاء فیلم نازک (یک جزء کلیدی از فرآیند فشار متغیر) است.

3.4.3.گاز استخراج شده از مخزن توسط کندانسور خنک و کم آب می شود

3.5.یک مجموعه از سیستم تراکم در دمای پایین

3.5.1.یک کندانسور ساختار افقی جدید که می تواند به سرعت و به طور موثر گاز و رطوبت را از مخزن متراکم کند و دارای یک دستگاه تخلیه خودکار است که به خلاء آسیب نمی رساند.

3.5.2.منطقه چگالش موثر کندانسور الزامات فرآیند را برآورده می کند و مواد داخلی از لوله های فولادی ضد زنگ ساخته شده است.

3.5.3.یک مجموعه از چیلر آب یکپارچه با دمای پایین 4P را برای تامین آب با دمای پایین زیر 10 درجه سانتیگراد پیکربندی کنید و از اثر تراکم خوب کندانسور اطمینان حاصل کنید.

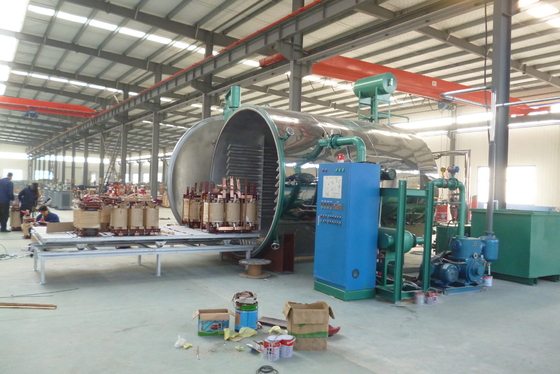

واحد وکیوم خشک کردن خلاء
واحد خلاء + کندانسور	پمپ وکیوم Leybold آلمان SV-300B



































3.6 سیستم گرمایش

3.6.1.گرمایش مرکز گرمایش، قدرت گرمایش 74 کیلو وات (بدنه گرمایش 72 کیلووات، پمپ روغن با دمای بالا 2 کیلو وات).به عنوان یک وسیله انتقال حرارت، سیستم شامل یک بدنه گرمایش، یک پمپ تحویل روغن با دمای بالا، یک فیلتر، یک سنسور دما، یک شیر دمای بالا، یک گیج فشار، یک مخزن انبساط و غیره است.

3.6.2.کنترل خودکار مرکز گرمایش، هشدار بیش از حد دما، حداکثر دمای گرمایش 130 ℃، دقت کنترل دما ± 5 ℃



3.7 سیستم اندازه گیری و کنترل (صفحه نمایش لمسی)

3.7.1.کابینت کنترل الکتریکی کاملاً محصور با کنترل صفحه لمسی کامل سیستم، مناسب برای مشاهده و کنترل وضعیت کار.

3.72 سیستم اصلی Mnemonic کل مجموعه تجهیزات، کنترل خودکار، کنترل دما است و راه اندازی پمپ خلاء دارای عملکرد حفاظتی به هم پیوسته است.

3.7.3.نمایشگر دیجیتال دمای هر نقطه در مخزن بصری و قابل اعتماد است.

3.7.4.اندازه گیری خلاء از گیج های خلاء مقاومتی و سنسورهای خلاء استفاده می کند.

3.7.5.سیستم عامل فرآیند اصلی توسط میتسوبیشی پیاده سازی شده است.

3-7-6 قضاوت نقطه پایانی: بر اساس فشار جزئی بخار آب در مخزن، قضاوت نقطه پایانی به طور خودکار برای کل فرآیند مطابق با الزامات روش فشار متغیر انجام می شود.

3.7.7.مجموعه کامل فرآیند خشک کردن فشار متغیر توسط شرکت ما ارائه شده است.

3.7.8.اینترلاک و اینترلاک بین مدارهای کنترلی مختلف.

3.7.9.حفاظت در زیر آب و تحت ولتاژ (هوا).

3.7.10.کل سیستم عملکرد قابل اعتماد را تحت شرایط محیط تولید حزب A تضمین می کند

3.8 سیستم آب خنک کننده

3.8.1.برای تامین آب خنک کننده به کندانسور خلاء و پمپ خلاء، متشکل از یک فشارسنج برقی، شیر و خط لوله استفاده می شود.

3.8.2 اگر فشار آب خنک کننده ناکافی باشد، زنگ هشدار صادر می شود.

3.8.3.آب ورودی و خروجی این سیستم به سیستم آب در گردش عمومی حزب الف در محل متصل است

3.9 سیستم هوای فشرده

منبع هوای فشرده ارائه شده توسط کاربر (0.3m3/min)

این سیستم شامل سه قلوهای پنوماتیکی، فشارسنج، خطوط لوله، شیرها و خطوط لوله است.

4.0 سایر الزامات فنی

4.1.تمام سطوح اجزای سیستم خلاء که با گاز استخراج شده در تماس هستند (به استثنای پمپ ها و شیرها) باید زنگ زدایی شده و با جلوگیری از زنگ زدگی درمان شوند.

4.2 هر سیستم و خط لوله دارای علائم رنگی متفاوتی بر روی سطح هستند



4،قیمت

خیر	مورد	جزئیات	واحد	تعداد
1	مخزن خشک کن خلاء	1. اندازه بدنه مخزن افقی Ф 3200 × 4000 میلی متر است. 2. حرکت جانبی درب مخزن درب را با دستگاه قفل پنوماتیک باز می کند 3. حلقه آب بندی درب مخزن مقاوم در برابر درجه حرارت بالا و روغن با عمر طولانی 4. منیفولد تانک نگیج 5. سنسور دما 6. مجهز به چرخ دستی کار در داخل مخزن (با ظرفیت 30 تن) 7. شیر خلاء (DN40) را آزاد کنید 8. عایق پشم سنگ، زره ورق فولادی ضد زنگ.	تنظیم تنظیم تنظیم تنظیم عدد تنظیم تنظیم تنظیم	1 4 1 4 3 1 1 1
2	باز شدن درب برقی	1. باز شدن درب کشویی جانبی الکتریکی درب مخزن 2. قفل سیلندر 3. حرکت دروازه به صورت افقی از درب مخزن 4. کاهنده درایو و مکانیزم انتقال	تنظیم عدد تنظیم تنظیم	1 4 1 1
3	واگن برقی	1. تراکتور برقی 2. ظرفیت چرخ دستی: 30 تن 3. ابعاد خارجی چرخ دستی کار: 4000 × 2200 (طول × عریض)	تنظیم تنظیم تنظیم	1 1 1
4	خلاء سیستم	1. پیکربندی سیستم: پمپ پره دوار SV-300B (Leybold، آلمان) پمپ خلاء ZJP-600 Roots 2. شیر بافل پنوماتیکی با دقت بالا (DN150) 3. شیر باد برقی پنوماتیک (DN25) 4. کمک فنر راه راه (DN100) (DN150) 5. سنسور خلاء و پایه سنسور 6. جاروبرقی و نگهدارنده گیج 7. شیر دیافراگمی خلاء (DN10) 8. شیر پروانه ای پنوماتیک پمپ مرحله جلو (DN100) 9. دریچه باد الکترومغناطیسی خروجی پمپ مرحله جلو (DN16) 10. خطوط لوله وکیوم و متعلقات مربوطه	تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم	2 1 1 1 1 1 1 1 1 1 1 1
5	متراکم شدن سیستم	1. کندانسور ساختار جدید 2. لوله کندانسور از لوله فولادی ضد زنگ بدون درز ساخته شده است	تنظیم تنظیم	1 1
6	سیستم گرمایش	1. بدنه مرکز گرمایش (72 کیلووات) 2. سری پمپ روغن حرارتی با دمای بالا 3. فیلتر روغن (DN50) 4. شیر دمای بالا (DN50) 5. مخزن انبساط روغن با دمای بالا 6. گیج فشار (Y-60) 7. دماسنج دو فلزی (0-200 ℃) 8. لوله های فولادی بدون درز و متعلقات آنها	تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم	1 1 1 7 1 1 1 1
7	اندازه گیری و کنترل سیستم	1. کابینت کنترل الکتریکی یکپارچه (ارائه شده توسط تولید کنندگان حرفه ای) 2. کنترل کامل صفحه نمایش لمسی سیستم 3. دستگاه منطقی قابل برنامه ریزی ژاپنی میتسوبیشی (سری FX) 4. کنترل کننده دما دیجیتال (کنترل دمای روغن) 5. ابزار نمایش دما دیجیتال (نمایش دمای مخزن، هسته آهنی، دمای سیم پیچ) 6. وکیوم سنج دیجیتال 7. سنسور خلاء 8. فرآیند خشک کردن نوسان فشار 9. عناصر مدار اصلی گرمایش (رله حالت جامد، رادیاتور) 10. اجزای ولتاژ پایین (رله، کلید هوا، فیوز) 11. واحد کنترل سوپاپ 12. واحد کنترل دما 13. واحد کنترل فرآیند اصلی 14. واحدهای هشدار حفاظت مختلف	تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم	1 1 1 1 3 1 1 1 1 1 1 1 1 1
8	سیستم آب خنک کننده	1. چیلر 1 2. خط لوله آب خنک کننده 3. سوپاپ 4. گیج فشار تماس الکتریکی 1	تنظیم تنظیم تنظیم تنظیم	1 1 若干
9	سیستم هوای فشرده	1. سه قطعه 2. شیر جهت 5 طرفه 2 حالته 3. فشار سنج، خط لوله پنوماتیک، شیر و سایر لوازم جانبی	تنظیم تنظیم تنظیم	1 1 1
10	قطعات یدکی	1. حلقه های آب بندی برای خطوط لوله خلاء (مشخصات مختلف) 2. لوله گرمایش الکتریکی (8KW) 3. پمپ خلاء دوار با لوازم جانبی 4. پمپ خلاء ریشه با لوازم جانبی 5. نورپردازی شیشه پنجره مشاهده 6. مقاومت اندازه گیری دما 7. سنسور خلاء 8. وکیوم سنج دیسکی 9. فشار سنج	تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم تنظیم	1 2 1 1 1 2 1 1 1



5،لیست قطعات کلیدی پشتیبانی



نه	نام	جزئیات	تعداد	تهيه كننده
1	پمپ خلاء	SV-300B ZJP-600	2 1	لیبولد HXNG
2	شیر خط لوله خلاء	Dn25 × Dn50	若干	国内名牌
3	کنترل کننده دما	سری 708	4	یودیان
4	وکیوم سنج دیجیتال		1	کشیدن
5	رله حالت جامد		1	گوت
7	پمپ روغن حرارتی با دمای بالا		1	河北红星
8	اجزای اصلی الکتریکی		1	اشنایدر
9	پنجره مشاهده روشنایی		1	上海
10	حلقه آب بندی درب مخزن		1	کارخانه ما
11	حسگر دما		4	دیلیگن
12	کندانسور	6 متر مربع	1	کارخانه ما
13	واحد چیلر	4P	1	کارخانه ما
14	بخاری	72 کیلو وات	1	کارخانه ما
